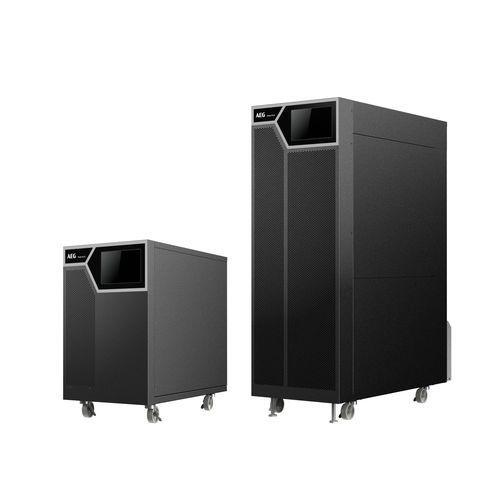

USV mit Doppelkonvertierung Protect Plus S400

dreiphasigLithiumVRLA

Übersicht
Protect Plus S400 ist eine transformatorlose Online-USV mit kompakter Bauweise und flexiblen Konfigurationsmöglichkeiten. Mit Full-IGBT-Doppelwandler-Technologie (VFI-SS-11) bietet sie niedrige Eingangsthdi und einen Eingangsfaktor nahe Eins. Das System unterstützt den ECO-Modus und erreicht Wirkungsgrade > 99%. Protect Plus S400 ist für kritische Anwendungen konzipiert, die hohe Netzqualität, Energieeffizienz, Verfügbarkeit und begrenzten Installations-/Serviceplatz erfordern. Es kombiniert hohe Batterie-Ladeleistung mit kompakter Bauform zum Schutz empfindlicher Lasten.

Vorteile

• Frontzugang zu Hauptkomponenten für einfache Installation, Betrieb und Wartung; einfache Parallelerweiterung
• Einheits-Ausgangsleistungsfaktor: 1 kVA = 1 kW
• Leistungsstarker Ladegerät für lange Backup-Zeiten bei entsprechender Batteriekonfiguration
• Platz-, Kabel- und Schutzgeräteeinsparungen sowie optimierte Energieverwaltung
• Vollständige Steuerung und Parameterkonfiguration über benutzerfreundliche HMI-Anzeige

Merkmale

• Transformatorlose Full-IGBT-Architektur
• Klassifizierung VFI-SS-11
• Ausgangsleistungsfaktor bis zu 1
• AC/AC-Wirkungsgrad > 95% (VFI) und > 99% im VFD (ECO)-Modus
• Flexible Batterielösungen: VRLA und Lithium*
• Hoher MTBF und niedrige MTTR
• Paralleler Betrieb bis zu 4 Geräten
• Optimiertes Batteriemanagement
• Option Frequenzumrichter
• Breites Optionsspektrum

Highlights
LEISTUNGSBEREICH: 20-80 kVA
EINGANGSPHASEN: 3PH+N+G
EINGANGSSPANNUNG: 380 / 400 / 415 V
AUSGANGSPHASEN: 3PH+N
AUSGANGSSPANNUNG: 380 / 400 / 415 V

Zubehör

• Mechanisch: IP21-Zubehör für 20-40K; IP21-Zubehör für 60-80K
• Kommunikation: AEG Network Card; S400 ModBus Card; S400 Relay Card; S400 Batterie-Temperatursensor

Technische Daten

• Leistung: 20 - 80 kVA
• Eingangsphasen: 3PH + N + G
• Eingangsspannung (Nennwert): 380 / 400 / 415 V
• Ausgangsphasen: 3PH + N
• Ausgangsspannung (Nennwert): 380 / 400 / 415 V
• Bemessungsleistung (kVA / kW) Varianten: 20/20, 30/30, 40/40, 60/60, 80/80
• Abmessungen (B x T x H mm): 20 kVA = 330 x 700 x 525 mm; 30 kVA und 40 kVA = 330 x 772 x 977 mm; 60 kVA und 80 kVA = 330 x 772 x 977 mm
• Gewicht (kg): 20 kVA = 45 kg; 30 kVA = 48 kg; 40 kVA = 48 kg; 60 kVA = 96 kg; 80 kVA = 96 kg
• Spannungsbereich (V) (ph-n / ph-ph): 116 ÷ 190 / 200 ÷ 329 @ 50% Last; 190 ÷ 276 / 329 ÷ 478 @ 100% Last
• Nenn-Bypass-Eingangsspannung: 230 V (Phase zu Neutral) / 400 V (Phase zu Phase)
• Frequenz: 50 / 60 Hz
