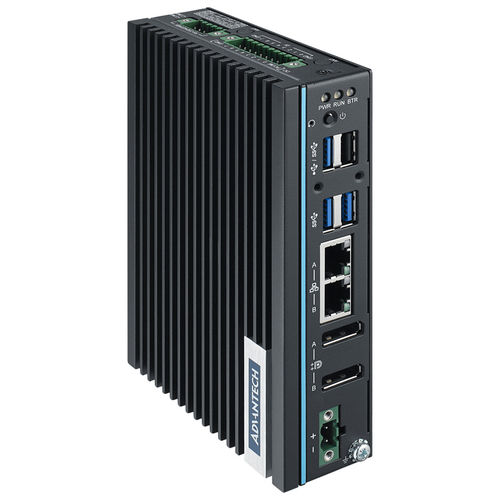

Edge-PC UNO-137 V2

für DIN-SchieneIntel® Atom™ x6425REIntel® Atom x6413E

Übersicht
Der UNO-137 V2 ist ein kompakter, integrierter DIN-Schienen-IPC für industrielle Steuerung und Edge-Computing. Er unterstützt Intel® Atom® x6413E (1,5 GHz) oder x6425RE (1,9 GHz) Prozessoren und bietet mehrere industrielle I/O sowie duale Speicheroptionen für flexible Einsätze.

• Intel® Atom® x6413E (1,5 GHz) oder x6425RE (1,9 GHz) mit 8 GB DDR4 (onboard/konfigurierbar)
• Großer Betriebstemperaturbereich bis −40 °C und Versorgung 10 ~ 36 VDC
• Port-Isolierung für 8 x DI, 8 x DO und 2 x COM
• DP++ für HDMI/DVI-Kompatibilität (2 x DisplayPort)
• Dual-Speicher: M.2 M-key 2242 (PCIe/NVMe oder SATA) plus mSATA
• Onboard TPM 2.0 für hardwarebasierte Sicherheit
• Unterstützung für modulare iDoor-Erweiterungen

Zertifizierungen

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

Hardware-Spezifikationen
Stromversorgung: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1,5 GHz Quad-Core oder Intel® Atom® x6425RE 1,9 GHz Quad-Core (SKU-abhängig)
Speicher: 1 x SO-DIMM, 8 GB DDR4 3200 MHz (onboard/angezeigte Konfiguration)
Speicher: 1 x M.2 2242 M-Key (PCIe/NVMe oder SATA) und 1 x mSATA für Dual-Speicher
Grafik: Intel® UHD Graphics
OS-Unterstützung: Microsoft® Windows 10 LTSC, Microsoft® Windows 11, Linux
Hardware-Sicherheit: TPM 2.0

Mechanik
Gewicht (Netto): 0,8 kg
Gehäuse: Aluminiumgehäuse
Befestigung: DIN-Schiene
Abmessungen (B x H x T): 35 x 150 x 105 mm

I/O Schnittstellen
LAN-Ports: 2 x 10/100/1000/2500 Mbps (2,5GbE-fähig)
Displays: 2 x DisplayPort (DP)
Erweiterung: 1 x Full-size mPCIe Slot; 1 x M.2 E-Key; 1 x SIM-Karten-Slot
Stromanschluss: 1 x 2-poliger Klemmenblock
USB-Ports: 3 x USB 3.2, 1 x USB 2.0
Serielle Schnittstellen: 2 x RS-232/422/485

Umgebung
Lagertemperatur: −40 ~ 85 °C
Betriebstemperatur: SKU-abhängig: −40 ~ 70 °C oder −40 ~ 60 °C
Relative Luftfeuchte: 95% RH (nicht kondensierend)
Eindringschutz: IP20
Vibrationsschutz: 2 Grms, random
Stoßschutz: 50 G, halbe Sinuswelle

Lokale I/O
Allgemeine digitale I/O: 8-ch DI, 8-ch DO

Zusätzliche Produktmerkmale

• DP++ für HDMI/DVI-Kompatibilität
• Onboard TPM 2.0 für hardwarebasierte Sicherheit
• Unterstützung modularer iDoor-Erweiterungen
• Rugged DIN-Schienen-Kit inklusive
• Entspricht den Sicherheitsanforderungen IEC 61010-1

Technische Spezifikationen

• Modell: UNO-137 V2
• CPU-Optionen: Intel® Atom® x6413E (1,5 GHz) oder x6425RE (1,9 GHz)
• Speicher: 1 x SO-DIMM, 8 GB DDR4 3200 MHz
• Speicher: M.2 2242 M-Key (SATA/PCIe/NVMe) und mSATA-Unterstützung
• Grafik: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• Display: 2 x DP
• Digitale I/O: 8 DI, 8 DO
• Seriell: 2 x RS-232/422/485
• USB: 3 x USB 3.2, 1 x USB 2.0
• Erweiterung: Full-size mPCIe, M.2 E-Key, SIM-Slot
• Stromversorgung: 10 ~ 36 VDC über 2-poligen Klemmenblock
• Betriebstemperatur: bis −40 °C (SKU-abhängig: −40 ~ 70 °C oder −40 ~ 60 °C)
• Lagertemperatur: −40 ~ 85 °C
• Feuchte: 95% RH (nicht kondensierend)
• Gehäuse: Aluminium; Montage: DIN-Schiene; Abmessungen: 35 x 150 x 105 mm; Gewicht: 0,8 kg
• Sicherheit: Onboard TPM 2.0
• Zertifizierungen: CE, FCC, UL 61010-2-201, CCC, BSMI
