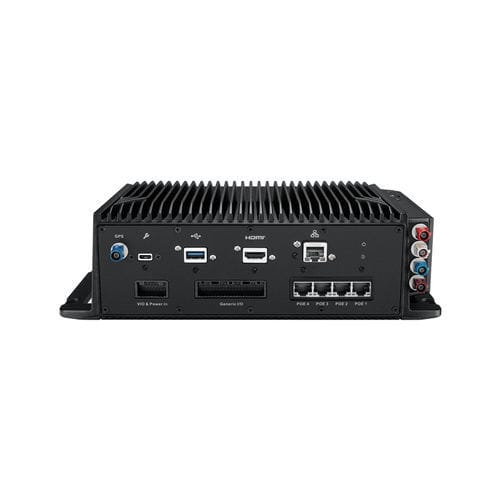

Edge-Computer TREK-50N-G0PLXF-10

Edge AIembeddedeingebaut

Produktübersicht
NVIDIA® Jetson Orin™ NX Edge AI Computer für Fahrzeuge und raue Umgebungen

• 12V/24V zertifizierte Fahrzeugstromversorgung (E-Mark, ISO-7637-2)
• 4-Kanal PoE-Port oder 4-Kanal GMSL2-Port-Eingang
• Robuste Plattform mit IP67, 5M3 (100g/6ms Schock, 3 Grms Vibration) und lüfterlosem Betrieb von -20 bis 70°C ohne Luftstrom
• Modulares Design unterstützt Automotive Ethernet, RF-Kommunikationstechnologien
• Ein-Kabel-Verbindung mit TREK-Displays

Spezifikationen
Prozessor (Via Orin NX)
CPU: NVIDIA® Jetson Orin™ NX 8GB: 6-core Arm® Cortex®-A78AE
GPU: 1.024-core NVIDIA Ampere Architektur GPU mit 32 Tensor-Kernen
Speicher: NVIDIA® Jetson Orin™ NX 8GB: 8GB 128-bit LPDDR5 102.4GB/s

I/O
VIO2.0 (über VIO-Kabel): 1 x Zündung und Stromeingang, 1 x J1708 (unterstützt J1587), 2 x CANFD; konform mit CANbus, J1939, OBD-II/ISO-15765 Spezifikationen
Generisches I/O 2.0 (über generisches I/O-Kabel): 2 x 4-Draht RS-232/RS-485 (Standard RS232 + 485), 6 x isolierte DI (trocken/nass), 4 x isolierte DO, 1 x Line-Out, 1 x Mic-In
Standard I/O: 1 x USB Type-C für Systemwiederherstellung, 1 x USB3.0 Typ A, 1 x RJ45 Giga LAN

I/O (Via Orin NX)
PoE: 4 x RJ-45 für 10/100 Base-T(X) PoE, 802.3af/at konform. Die von allen Kameras/Geräten gemeinsam genutzte Ausgangsleistung ist auf 30W begrenzt

Entwicklungstools (Via Orin NX)
SDK: JetPack 6.1

Betriebssystem (Via Orin NX)
Linux: Ubuntu 22.04/ JetPack 6.1

RF (WLAN/WWAN über RF-Erweiterung)
WLAN/Bluetooth: 1 x Full-Size Mini PCIe (PCIe/USB 2.0) für SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0 Kombimodul; optionales Hochleistungs-Wi-Fi-Modul, 1 x M.2 2230 (A+E Key) für 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0 Kombimodul
WWAN: 1 x Full-Size Mini PCIe (USB 2.0) für 4G-Modul (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x extern zugänglicher Mini-SIM-Kartensteckplatz mit Abdeckung, 1 x eingebettete SIM (auf Anfrage erhältlich), 1 x M.2 3042/3052 (B Key, USB 3.0) für 4G/5G-Modul
GPS: Eingebautes u-blox NEO-M9L (ADR), GPS-Verwaltung (über MRM SDK)
Antenne: 5 x FAKRA-Anschlüsse für 1 x GPS (C-Code), 2 x Wi-Fi + Bluetooth (I/Z-Code), 2 x WWAN/LTE (D/L-Code) mit Wi-Fi/WWAN MIMO-Unterstützung

Stromversorgung
Eingangsspannung: 12/24 V Fahrzeugstromversorgung (ISO 7637-2 und SAE J1113 konform)
Intelligentes Fahrzeugleistungsmanagement (iVPM 2.0): Systemleistungsmanagement Ein/Aus/Standby (programmierbare Zündung Ein/Aus/Verzögerung), PoE-Leistungsmanagement Gesamt/Ein/Aus (über MRM SDK), Unterstützt Weckereignisse: Weckruf bei Alarm (RTC), Weckruf bei Anruf/SMS und Weckruf bei G-Sensor, Systemleistungsmanagement (Fahrzeugbatterie-Niederspannungsschutz), Systemüberwachung und -diagnose

Umwelt
Schock / Vibration: MIL-STD-810H, EN60721-3-5 (5M3: Schock 100G 6ms, Zufallsvibration 3Grms)
EMV: CE, FCC, RCM
Fahrzeugregulierung: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
RF-Regulierung: CE (RED), FCC ID, IC ID
Betriebstemperatur: -20 ~ 70 °C (Orin NX 8G/16G 10W), ohne Luftstrom; -20 ~ 60 °C (Orin NX 8G/16G MAXN), ohne Luftstrom
Lagerungstemperatur: -40 ~ 85°C

Umgebung
Sicherheit: UL, CB

Technische Merkmale / Spezifikationen

• Modell: TREK-50N-G0PLXF-10
• Prozessor: NVIDIA® Jetson Orin™ NX 8GB, 6-core Arm® Cortex®-A78AE
• GPU: 1.024-core NVIDIA Ampere Architektur GPU mit 32 Tensor-Kernen
• Speicher: 8GB 128-bit LPDDR5 102.4GB/s
• Stromversorgung: 12/24 V Fahrzeugstromversorgung (ISO 7637-2 und SAE J1113 konform)
• Betriebssystem: Ubuntu 22.04/ JetPack 6.1
• Betriebstemperatur: -20 ~ 70 °C (Orin NX 8G/16G 10W), -20 ~ 60 °C (Orin NX 8G/16G MAXN)
• Lagerungstemperatur: -40 ~ 85°C
• Zertifizierungen: E-Mark (E13), CE, FCC, RCM, UL, CB
• Schock/Vibration: MIL-STD-810H, EN60721-3-5 (5M3: Schock 100G 6ms, Zufallsvibration 3Grms)
• RF: 5 x FAKRA-Anschlüsse, Wi-Fi/WWAN MIMO-Unterstützung
• PoE: 4 x RJ-45 für 10/100 Base-T(X) PoE, 802.3af/at konform, 30W gemeinsam genutzt
• CAN: 2 x CANFD; konform mit CANbus, J1939, OBD-II/ISO-15765 Spezifikationen
• USB: 1 x USB Type-C für Systemwiederherstellung, 1 x USB3.0 Typ A
• LAN: 1 x RJ45 Giga LAN
• Seriell: 2 x 4-Draht RS-232/RS-485
• Digital I/O: 6 x isolierte DI, 4 x isolierte DO
• Audio: 1 x Line-Out, 1 x Mic-In
• GPS: Eingebautes u-blox NEO-M9L (ADR)
