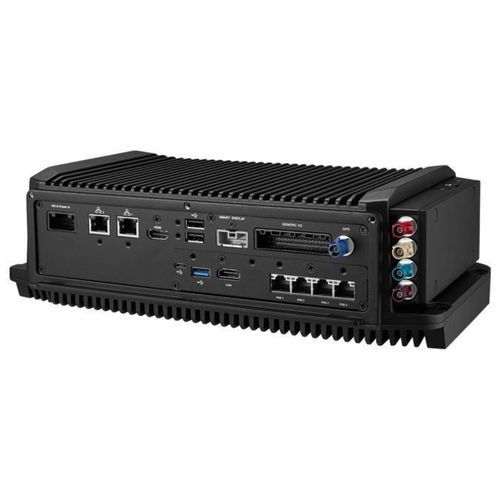

Produktübersicht- Robuste Edge-KI-Plattform mit zwei Systemen für den Einsatz im Fahrzeug und in rauen Umgebungen
Hauptmerkmale- Intel® & NVIDIA® Dual-System für hervorragende KI-Rechenleistung am Fahrzeugrand
- 4ch PoE-Unterstützung von Videoströmen für KI-Kapazität
- Spezialisiertes Design für das Fahrzeug: 12/24V zertifizierte Kfz-Stromversorgung (E-Mark, ISO-7637-2), dualer CANbus
- Robuste Plattform mit IP65, 5M3 Schock- und Vibrationstoleranz, -20 ~ 60°C Temperaturbereich ohne Luftstrom
- Modulares Design unterstützt die neuesten RF-Kommunikationstechnologien
- Ein-Kabel-Verbindung mit TREK-Displays
Spezifikationen
Kern
Prozessor: Intel® Atom™ X5-E3940 Quad-Core, 1,8 GHz
Speicher: 1 x SODIMM, bis zu 8 GB DDR3L 1866 non-ECC Speicher
Grafik: Integrierte 2D/3D-Grafik-Engine
Betriebssystem: Windows 10 IoT Enterprise 2019 LTSC (64 Bit), Linux (auf Anfrage erhältlich)
Speicher
mSATA: 1 x interner mSATA, bis zu 128 GB (unterstützt UMLC/MLC/TLC-Speicher in Industriequalität und Systemstart)
SSD: 1 x extern zugänglicher 2,5"-SSD-Einschub mit Schlüsselverriegelung, bis zu 7,6 TB TLC-SSD in Industriequalität
Micro SD-Karte (auf Anfrage): 1 x von außen zugänglicher Micro-SD-Kartenleser mit Key-Lock-Schutz (unterstützt Systemstart)
Anzeige
Smart Display Port 2.0*: 12V/2A Stromausgang für TREK-Displays, 1 x hochauflösendes Video, 1 x Audiosignal, 1 x USB 2.0, 1 x Power-Taste und 1 x Reset-Taste (über das Smart Display), die SDP-Einstellungen sind über MRM SDK konfigurierbar
HDMI: 1 x HDMI 1.3
Sensoren
1 x g-Sensor und Gyroskop
E/A
VIO2.0 (über VIO-Kabel): 1 x Zündung und Stromeingang, 1 x J1708 (unterstützt J1587), 2 x CAN-Bus; konform mit J1939, OBD-II/ISO-15765-Spezifikationen; unterstützt sowohl 11-Bit- (CAN 2.0A) als auch 29-Bit- (CAN 2.0B) Identifier; Hochgeschwindigkeits-CAN-Verbindung (konform mit ISO 11898-2), bis zu 1 Mbit/s; konfigurierbar über MRM SDK
Generisches I/O 2.0 (über generisches I/O-Kabel): 2 x 4-Draht RS-232 (Standard)/RS-485, 2 x 2-Draht RS-232, 6 x isolierter DI (trocken/nass), 4 x isolierter DO, 2 x Line-out, 2 x Mic-in
Standard-E/A: 1 x USB 3.0 Typ A (frontseitig zugänglich mit Key-Lock-Schutz), 2 x USB 2.0 Typ A, 2 x Giga LAN (mit optionalem Verriegelungsmechanismus oder M12-Anschluss)
LED-Anzeigen: 5 x LED, Strom (rot), Speicher (gelb), WLAN (grün), WWAN (grün) und GPS (gelb)
Einschalttaste: Über das TREK-Display der zweiten Generation; das System ist standardmäßig so konfiguriert, dass es bei der Zündung aufwacht
CCMOS-Taste: 1 x CMOS-Löschen-Taste (von vorne zugänglich und mit Tastensperre geschützt)
Reset-Taste: 1 x Reset-Taste (von vorne zugänglich mit Tastensperre)
E/A (über Orin NX)
PoE: 4 x RJ-45 für 10/100 Base-T(X) PoE, 802.3af/at-konform, gemeinsame Leistungsabgabe aller Kameras/Geräte ist auf 30 W begrenzt, unterstützt PoE-Leistungssteuerung und Ethernet-Management1 (über MRM SDK)
Anzeige: HDMI (max. Auflösung 3840 x 2160 @ 60Hz)
USB: 1 x USB 3.0 Typ A
OTG USB: 1 x Micro USB
Entwicklungswerkzeuge (über Orin NX)
SDK: JetPack 5.1
Prozessor (über Orin NX)
CPU: NVIDIA® Jetson Orin™ NX 8GB : 6-Kern Arm® Cortex®-A78AE
GPU: 1.024-Kern NVIDIA Ampere-Architektur-GPU mit 32 Tensor-Kernen
Speicher: NVIDIA® Jetson Orin™ NX 8GB: 8GB 128-bit LPDDR5 102,4GB/s
Speicher: 1 x interner M.2 NVMe 128G 3D TLC (industrietauglicher Speicher)
Betriebssystem (über Orin NX)
Linux: Ubuntu 20.04/ JetPack 5.1 oben
RF (WLAN/WWAN über RF-Erweiterung)
WLAN/Bluetooth: 1 x Mini-PCIe voller Größe (PCIe/USB 2.0) für SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0 Kombimodul; optionales Hochleistungs-Wi-Fi-Modul, 1 x M.2 2230 (A+E Key) für 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0 Kombimodul
WWAN: 1 x Full-Size Mini-PCIe (USB 2.0) für Sierra Wireless 4G-Modul (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x von außen zugänglicher Mini-SIM-Kartensockel mit Abdeckung, 1 x Embedded SIM (auf Anfrage erhältlich), 1 x M.2 3042/3052 (B-Key, USB 3.0) für Sierra Wireless 5G-Modul (5G NR Sub-6 GHz, LTE Cat-16)
GPS: Eingebautes u-blox Neo-M8N unterstützt den gleichzeitigen Empfang von bis zu 3 GNSS (GPS, Galileo, GLONASS, BeiDou), 2,5-Meter-Genauigkeit, GPS-Management (über MRM SDK), optionales Neo-M8U/Neo-M8L (Dead Reckoning) auf Anfrage erhältlich
Antenne: 5 x FAKRA-Anschlüsse für 1 x GPS (C-Code), 2 x Wi-Fi + Bluetooth (I/Z-Code), 2 x WWAN/LTE (D/L-Code) mit Wi-Fi/WWAN MIMO-Unterstützung
Stromversorgung
Eingangsspannung: 12/24 V Fahrzeugstrom (6 ~ 32 VDC Eingang) (ISO 7637-2 und SAE J1113 konform)
Intelligentes Fahrzeug-Strommanagement (iVPM 2.0): System Power On/Off/Hibernate Management (programmierbare Zündung On/Off/Delay), PoE Power Total/On/Off Management (via MRM SDK), Unterstützt Wake-up Events: Wake-on-Alarm (RTC), Wake-on-Call/SMS, und Wake-on-G-Sensor, System Power Protection (Schutz vor Unterspannung der Fahrzeugbatterie), System Monitoring und Diagnose
Mechanisch
Abmessungen (B x H x T): 314 x 172,2 x 95,3 mm/12,36 x 12,36 x 3,75 Zoll
Gewicht: 5,8 kg/12,79 lb (ohne SSD)
Umgebungsbedingungen
IP-Bewertung: IP65 (ohne rückseitige E/A) (optionale IP65-zertifizierte M12-System-E/A-Abdeckung auf Anfrage erhältlich)
Schock / Vibration: MIL-STD-810G, EN60721-3(5M3)
EMC: CE, FCC, RCM, CCC
Fahrzeugverordnung: E-Zeichen (E13), SAE J1455, ISO 7637-2, SAE J1113
RF-Regelung: CE (ROT), FCC ID, IC ID
Betriebstemperatur: -20 ~ 60 °C/-4 ~ 140 °F (Atom™ X5-E3940), ohne Luftstrom; -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5), (-20 ~ 55 °C/-4 ~ 131 °F auf Anfrage erhältlich), ohne Luftstrom
Lagertemperatur: -40 ~ 80 °C/-40 ~ 176 °F
Technische Merkmale / Spezifikationen- Dual-System: Intel® Atom™ X5-E3940 und NVIDIA® Jetson Orin™ NX 8GB
- Bis zu 8 GB DDR3L 1866 non-ECC Speicher (Intel), 8GB 128-bit LPDDR5 (NVIDIA)
- Mehrere Speicheroptionen: mSATA, 2.5" SSD, micro SD, M.2 NVMe
- Mehrere I/O: CAN-Bus, RS-232/485, USB 3.0/2.0, Giga LAN, PoE, HDMI, Smart Display Port 2.0
- Wireless: Wi-Fi 5/6, Bluetooth 5.0, 4G/5G WWAN, GNSS (GPS, Galileo, GLONASS, BeiDou)
- Ruggedized: IP65, MIL-STD-810G, breiter Temperaturbereich (-20 ~ 60°C), Schock-/Vibrationstoleranz
- Fahrzeugzertifizierungen: E-Mark, ISO 7637-2, SAE J1455, CE, FCC
- Abmessungen: 314 x 172,2 x 95,3 mm; Gewicht: 5,8 kg (ohne SSD)
