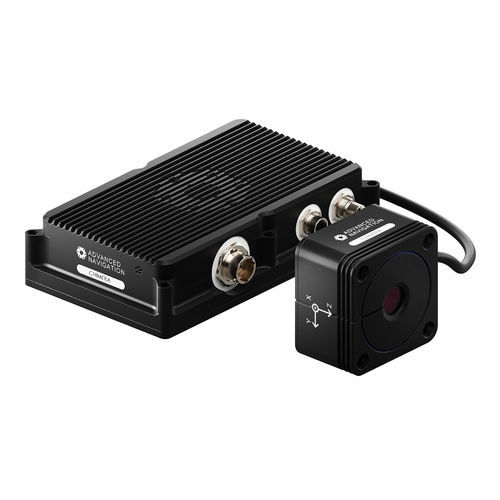

Doppler-Geschwindigkeitsmesser Chimera Land

Laserzur Geschwindigkeitsmessung

Produktübersicht
Chimera Land ist ein Laser-Geschwindigkeitssensor (LVS), entwickelt zur Bereitstellung hochpräziser 3D-Körpergeschwindigkeitsmessungen für zuverlässiges Dead Reckoning. Er liefert direkte 3D-Geschwindigkeitsupdates an einen INS-Navigationsfilter, um Ungenauigkeiten mechanischer Odometrie zu umgehen und die Navigationsleistung in GNSS-beeinträchtigten, gesperrten oder degradierten Umgebungen zu verlängern.

Leistungsmerkmale

• 3D-Dead-Reckoning Positionsfehler pro zurückgelegter Entfernung: ~0,05% TD (CEP50)† (bei Kombination mit Boreas D90, basierend auf 1 bis 100 km, mittlere Geschwindigkeit ≥ 7 km/h)
• 3D-Körpergeschwindigkeits-Skalierungsfehler: 200 ppm (max)

Hauptmerkmale

• Hochpräzise 3D-Geschwindigkeit: Misst die 3D-Körpergeschwindigkeit des Fahrzeugs mit hoher Empfindlichkeit und Aktualisierungsrate mittels Infrarot (IR) Laser-Doppler-Velocimetrie, ermöglicht die Erfassung von Vibrationen, Windpufferung und Radschlupf.
• Außergewöhnliches Langzeit-Dead-Reckoning: In Fusion mit Advanced Navigation INS-Produkten (z. B. Boreas-Serie, Certus Evo) liefert es verlängerte Dead-Reckoning-Genauigkeit, wertvoll in unterirdischen, gestörten oder getäuschten GNSS-Umgebungen.
• Effektiv in verschiedenen Geländen: Entwickelt für Einsatz auf Sand, Erde, Fels, Gras, Kies und befestigten Flächen sowie in komplexen Umgebungen wie Tunneln, Tagebauen und Gebirgen.
• Robuste Zuverlässigkeit: Ausgelegt für extreme Umgebungen in Bergbau- und Verteidigungsoperationen.
• Für anspruchsvolle Umgebungen zertifiziert: Entwickelt zur Einhaltung von MIL-STD-461G und MIL-STD-810H.

Anwendungen

• Flottenmanagement
• Unterirdische Lokalisierung und Navigation
• Hochpräzise Maschinennavigation
• Transportwesen
• Taktische Fahrzeuge

Downloads & Software

• Datasheet — Version 1.1 (5 May 2026)
• Reference Manual — Online-Version verfügbar; PDF Version 1.2 (16 Oct 2026)
• 3D-Modell — Version 1.0 (10 Feb 2026)
• Chimera Land Firmware — Version 1.124 (16 Oct 2026); Firmware kann über die Chimera Manager Weboberfläche geladen werden; Release Notes verfügbar.

Konformität & Sicherheit

• IEC 60825-1 Klasse 1 Augen-sicher — keine Schutzbrille erforderlich
• Entwickelt zur Erfüllung der Umweltanforderungen MIL-STD-461G und MIL-STD-810H

Technische Daten

• Betriebs-Höhe: 0,1 bis 3,0 m
• Betriebsgeschwindigkeit: 0,8 bis 200 km/h
• Eingangsspannung: 9 bis 28 V
• Leistungsaufnahme (typisch): 20 W
• Betriebstemperatur: -10 °C bis 65 °C
• Gehäusemaße: 212 x 126 x 50 mm
• Gehäusegewicht: 1,4 kg
• Abmessungen des optischen Kopfes: 84 x 84 x 51 mm
• Gewicht des optischen Kopfes: 0,9 kg
• Schnittstellen: 1 x Ethernet (10/100/1000 Base-T); 2 x RS232 (4.800 bis 115.200 Baud); 1 x General Purpose Input (1PPS) 1 Hz; 1 x Laser Enable Input (0,1 Hz)
• Leistung: 3D-Dead-Reckoning Positionsfehler ~0,05% TD (CEP50) bei Kombination mit Boreas D90 (Entfernung 1–100 km, mittlere Geschwindigkeit ≥ 7 km/h)
• Körpergeschwindigkeits-Skalierungsfehler: 200 ppm (max)
• Augensicherheit: IEC 60825-1 Klasse 1 (keine Schutzbrille erforderlich)
