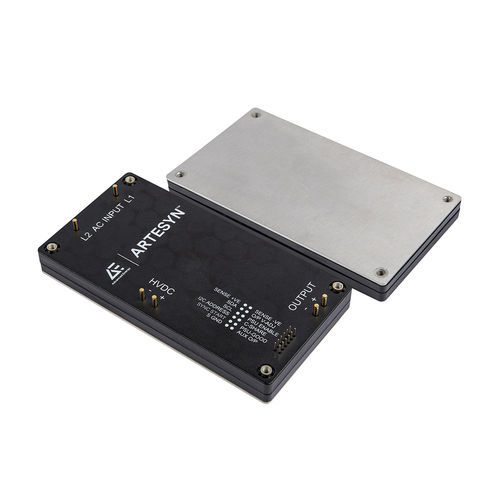

Digitales Power Modul AIF13WAC series

DCACDC

Produktübersicht
Die AIF13WAC‑Serie liefert 600 W im Full‑brick‑PCB‑Format (ca. 2,4 in x 4,6 in x 0,55 in Höhe) und bietet einen direkten Upgrade‑Pfad von 500 W Einheiten sowie eine vereinfachte Anwendungsentwicklung. Diese 600 W AC‑DC Full‑brick‑Module verfügen über voll digitale Steuerung via PMBus, interne Inrush‑Strombegrenzung, aktives Lastverteilung für Parallelbetrieb und eine 10 V Hilfsspannung. Sie sind für kontaktgekühlte Anwendungen wie IP‑abgedichtete Gehäuse optimiert.

Eigenschaften

• Breiter Eingang: 86–264 VAC, 47–63 Hz
• Nominale isolierte Ausgangsspannung: 48 VDC mit 10 V Hilfsausgang (250 mA)
• Ausgangsleistung: 600 W (48 V, bis zu 13 A)
• Wirkungsgrad: bis zu 94 % (typ., high‑line)
• Ausgangsrauschen: 480 mV pk‑pk max
• Interne Inrush‑Begrenzung und Hold‑up HVDC: 380 VDC
• Isolierung: 4000 VDC Ein‑zu‑Ausgang; 2500 VDC Ein‑zu‑Basplatte; 1000 VDC Aus‑zu‑Basplatte
• Parallelfähigkeit: bis zu 3 Einheiten mit aktivem Stromabgleich
• Optimiert für kontaktgekühlte Anwendungen

Vorteile

• Direkter Upgrade‑Pfad von 500 W Full‑brick Produkten für höhere Leistungsdichte
• Weniger externe Bauteile dank digitaler PMBus‑Steuerung und Überwachung
• Vereinfachtes Parallelschalten mit aktivem Stromabgleich und PSU‑good‑Signal
• Erhöhte Systemzuverlässigkeit durch interne Inrush‑Begrenzung und thermisches Design für Kontaktkühlung

Spezifikationen (Tabelle)
Ausgangsleistung (W): 600
Eingangsspannung (V): 86 - 264 VAC
Betriebstemperatur (°C): 105 degC baseplate (contact‑cooled Bedingungen)
Länge (Zoll): 4.6
Breite (Zoll): 2.4
Höhe (Zoll): 0.5
Montageart: BMP; Through Hole
Minimaler Ausgangsstrom (A): 0
Maximaler Ausgangsstrom (A): 13
Hilfsausgang: 10 V @ 250 mA
Wirkungsgrad: Bis zu 94 % (high‑line)
Garantie (Jahre): 2

Technische Spezifikationen

• Serie: AIF13WAC (600 W AC‑DC Full‑brick)
• Nennspannung Ausgang: 48 VDC, Hilfsausgang 10 V @ 250 mA
• Max. Ausgangsstrom: 13 A
• Eingangsbereich: 86–264 VAC, 47–63 Hz
• Wirkungsgrad: bis zu 94 % (typ., high‑line)
• Ausgangsrauschen: bis zu 480 mV pk‑pk
• Hold‑up (HVDC): 380 VDC
• Ausgangsregelbereich: -20 % bis +10 % Vout (Steuerung)
• Isolierung: 4000 VDC Ein‑zu‑Ausgang; 2500 VDC Ein‑zu‑Basplatte; 1000 VDC Aus‑zu‑Basplatte
• Parallelfähigkeit: bis zu 3 Einheiten mit aktivem Stromabgleich
• Thermik: 100 % Leistung bei 100°C Basplatte (contact‑cooled)
• Steuerung: Voll digitale Steuerung (PMBus), Enable, PSU‑good Signal
• Mechanik: Full‑brick PCB Montage (~2.4" x 4.6" x 0.5")
• Schutz/Funktionen: Interne Inrush‑Begrenzung, Optimierung für kontaktgekühlte Gehäuse
