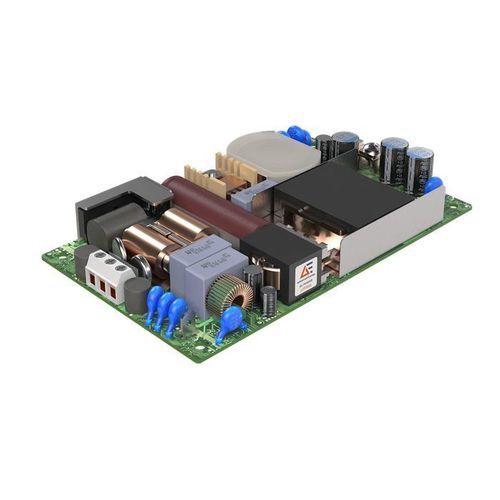

Stromversorgung / open frame LPP300 series

AC/DCEinfachausganggesteuert

Produktübersicht
Die LPP300 Series ist ein offenes, flaches AC-DC-Netzteil zur Embedded-Integration in medizinische und industrielle Geräte. Modelle bieten Nennausgänge 12 V, 24 V oder 48 V, erfüllen Class-B-EMI-Anforderungen sowie Type-BF-Leckagebewertungen und liefern bis zu 300 W bei Zwangsbelüftung. Jede Einheit verfügt über Schutzfunktionen gegen Ausgangsüberspannung, Kurzschluss und Überlast in einem kompakten 3" x 5" x 0,75" Gehäuse.

Funktionen

• Flache Bauhöhe von 0,75"
• Bis zu 300 W Ausgangsleistung (mit Luftstrom)
• Kompaktes Open-Frame-Format 3" x 5" x 0,75"
• Industrielle und medizinische Sicherheitskonformität (Type BF)
• Betriebsbereich: -20°C bis 70°C mit Derating
• 12 V Lüfterausgang
• Hoher Wirkungsgrad (~90% typisch)
• ±5% Ausgangsregelbereich

Vorteile

• Niedrige Bauhöhe ermöglicht kompakte Embedded- und Medizingeräte-Designs
• Class-B-EMI (4th Edition) reduziert den Aufwand für EMV-Konformität
• Type-BF-Einstufung geeignet für medizinische Anwendungen
• Integrierte Schutzfunktionen vereinfachen System-Sicherheit und Zuverlässigkeit

Spezifikationen
Ausgangsleistung (W): 300
Länge (Zoll): 5
Breite (Zoll): 3
Höhe (Zoll): 0.75
Montage Typ: Embedded PSU
Minimaler Ausgangsstrom (A): 2.61
Maximaler Ausgangsstrom (A): 14.17
Ausgangsspannungsbereich (V): 12 V bis 48 V
Minimale Ausgangsleistung (W): 170
Maximale Ausgangsleistung (W): 300
Minimale Eingangsspannung (V): 90
Maximale Eingangsspannung (V): 264
Garantie (Jahre): 3

Technische Daten

• Verfügbare Nennausgänge: 12 V, 24 V, 48 V
• Maximale Gesamtleistung: 300 W (bei Luftstrom)
• Formfaktor: Open-frame, flach 3" x 5" x 0.75"
• EMI: Klasse B (4th Edition)
• Medizinische Eignung: Type-BF-Leckagebewertung
• Schutzfunktionen: Ausgangsüberspannung, Kurzschluss, Überlastschutz
• Umgebungstemperatur: -20°C bis 70°C mit entsprechendem Derating
• Lüfterausgang: 12 V Lüfterversorgung
• Wirkungsgrad: ~90% typisch
• Ausgangsregelung: ±5%
• Eingangsspannungsbereich: 90–264 V AC
• Min/Max Ausgangsstrom: 2.61 A / 14.17 A
• Montage: Embedded PSU zur Integration in das Host-Gerät
• Garantie: 3 Jahre
• Datasheets und Zertifikate verfügbar
