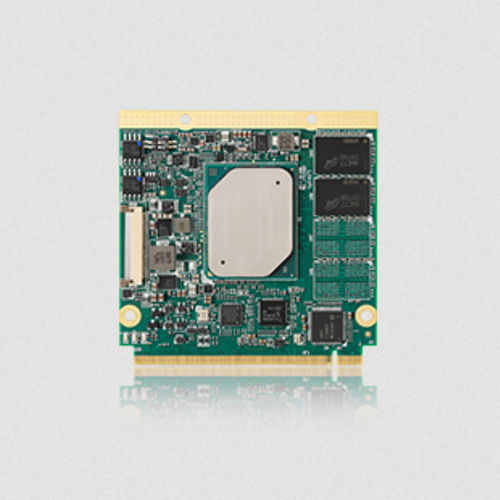

Computer-on-Modul / Qseven® Q7-AL series

Intel® Atom E3900Intel® Celeron® N3350Intel® Pentium® N4200

Das Q7-AL Computer-On-Module (COM) kombiniert den QSeven® 2.1-Standard mit den Intel ("Apollo Lake") Atom® E-Serien und Pentium® und Celeron® N-Serien System-on-Chips (SoCs) und bietet damit ideale Lösungen für Anforderungen an niedrigen Stromverbrauch und hohe Pin-/Flächendichte. Das Modul bietet die hohe Integration, die hohe Leistung, den geringen Stromverbrauch und die Robustheit, die von Internet-of-Things (IoT)-Anwendungen wie Transaktionsclients im Einzelhandel, Digital Signage und Infotainment-Systemen in Fahrzeugen gewünscht werden. Der QSeven-Formfaktor bietet ein kompakteres Profil und eine kompaktere Stellfläche als die anderen COM-Plattformen. Mit mechanischen Abmessungen von 70 mm Breite, 70 mm Länge und 2,3 mm Gesamthöhe ist Qseven einer der kleinsten derzeit verfügbaren COM-Standards. Der Q7-AL nutzt die Upgrades in Intels neuesten SoCs der N- und E-Serie ("Apollo Lake") wie die Intel 64-Architektur ("Goldmont"), die neue HD-Grafik 500/505-Engine (Gen-9) und eine schnellere 4-Vektoren-Bildverarbeitungseinheit. Die SoCs werden auf Intels branchenführendem Tri-Gate-14nm-Prozess gefertigt und verbessern die Systemleistung durch die Unterstützung von bis zu 8 GB Systemspeicher. Im Vergleich zur vorherigen Generation ("Braswell") verfügt der Apollo Lake SoC über ein größeres Gehäuse (24x31mm2) und eine höhere Pinanzahl (1296 Pins). Außerdem wurde die Betriebssystemunterstützung aktualisiert, indem Windows 10 IOT hinzugefügt und die Unterstützung für Windows7/8.1 und WEC7/2013 entfernt wurde. Da Apollo Lake über mehr E/A-Schnittstellen als Braswell verfügt, besteht keine Pin-Kompatibilität zwischen diesen beiden SoC-Generationen.
