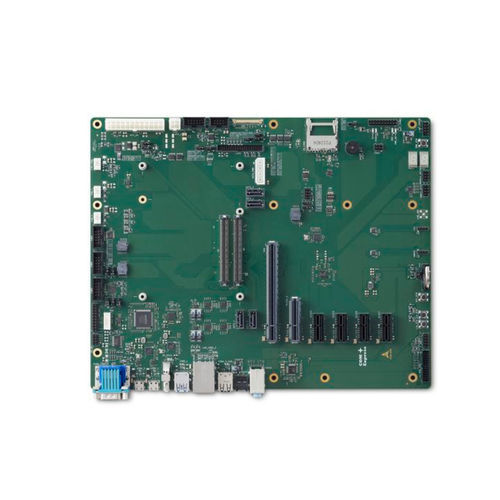

COM-Express-Trägerkarte Express-BASE6 R3.1

ATX

Express-BASE6 R3.1 ist ein ATX COM-Express Type 6 Basic / Compact size Modul Referenz Carrier Board basierend auf PICMG COM-Express Revision 3.1. Zusammen mit dem COM-Express Typ 6 Modul Ihrer Wahl und handelsüblichen Zusatzkarten können Sie schnell die Funktionalität Ihres gewünschten Endprodukts für die Softwareentwicklung und Hardwareverifikation emulieren. Hinweis: Die Unterstützung von PCIe Gen4 x16, 2.5GbE und USB4 ist abhängig vom verwendeten Modul und Träger. Spezifikationen: PICMG COM-HPC Revision 3.1 Unterstützt COM-Express Typ 6 Module Basic / Compact Größe 1x PCIe Gen4 x16, 1x PCIe x4, 4x PCIe x1 2x USB4 HDMI, VGA, LVDS, und optional eDP 4x USB 3.x/2.x, 2x USB 2.0/1.1 am rückseitigen I/O 4x SATA 2.5GbE-LAN Mic/Line-in/Line-out, S/PDIF-Audio-Unterstützung 2x USB 2.0/1.1-Header für die Frontplatte Header für SMBus, GPIO, SD-Kartensteckplatz, I2C, LPC, serielle Schnittstelle Onboard-Diagnose für BIOS-POST-Code-Daten auf LPC-Bus Onboard-Sockel für sekundären SPI-Flash ATX-Stromeingang 24+4-poliger Anschluss
