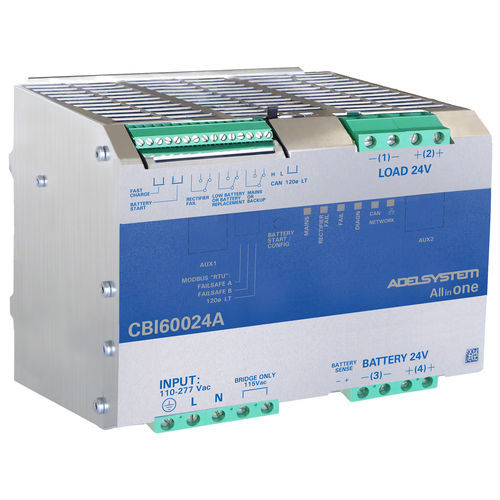

All-in-One-USV CBI60024A

einphasig24 VVRLA

Produktübersicht
Die Serien CBI60W und CBI600W integrieren Netzteil, Backup-Modul, Batterieladegerät und Batterietester in einem All-in-One DC-USV-Modul. Integriertes Ethernet (SNMPv3, Modbus TCP/IP und HTTPS) ermöglicht den Fernzugriff auf Batteriezustand, DC-USV-Funktionen und Anwendungsdaten für den Dauerbetrieb von Videoüberwachungs-, Sicherheits- und Industrieautomatisierungssystemen.

Hauptmerkmale

• Integrierte Ethernet-Schnittstelle mit internem Webserver
• Protokolle: SNMPv3, Modbus TCP/IP, HTTPS
• Webbasierte Konfiguration und Überwachung via Adelview oder SCADA/IoT-Plattformen
• Vorausschauende Diagnose und Meldung von Batteriefehlern
• Microcontroller-gesteuerte Schalttechnik zur Optimierung von Lade-/Entladezyklen
• Unterbrechungsfreie Umschaltung zwischen Batterie und Ladegerät
• Automatische sägefusfreie Schutzfunktionen: Verpolung, Kurzschluss, Überlast und Überspannung

Modelle und Nennwerte (Übersicht)
All In One 12V Serie:
CBI6012A — Eingang: 110-240-277 Vac — Ausgang: 5 A
All In One 24V Serie:
CBI6024A — Eingang: 110-240-277 Vac — Ausgang: 2,5 A
CBI60024A — Eingang: 110-240-277 Vac — Ausgang: 25 A
All In One 48V Serie:
CBI6048A — Eingang: 110-240-277 Vac — Ausgang: 1,25 A
CBI60048A — Eingang: 110-240-277 Vac — Ausgang: 12,5 A

Leistung und Schnittstelle
Leistung bis zu 600 W und Ausgangsspannungen bis zu 56 V. Die Ethernet-Schnittstelle enthält einen internen Webserver für den direkten Zugriff per Geräte-IP und unterstützt vollständige Fernkonfiguration, Überwachung und Datenaufzeichnung.

Batterieunterstützung und -management
Unterstützte Batterietechnologien:

• Blei-Säure
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Battery Care Funktionen:

• Batterie-spezifische Ladeprofile
• Ladetemperaturkompensation
• Schutz vor Tiefentladung
• Ladestrombegrenzung
• Batterietester-Funktionen (Anschluss, Polarität, kurzgeschlossene Zellen, Innenwiderstand)
• Überwachung des Batterie-Zustands

Fernüberwachung & Daten
Die Ethernet-Integration ermöglicht die Echtzeitübertragung von Betriebsparametern. Anwender können:

• Parameter überwachen
• Parameter konfigurieren
• Daten und Ereignisse protokollieren
• Alarmmeldungen empfangen

Überwachte Parameter umfassen AC-Eingangsspannung; DC-Ausgangs-/Lastspannung, Strom, Leistung und Status; Batteriespannung, Strom und Innenwiderstand; sowie Netzwerk-/Geräte-/Batterie-Fehleralarme.

Lastausgang und Relaiskonfiguration
Der Lastausgang ist vollständig konfigurierbar. Unterstützte Betriebsarten:

• Last abschalten per Webserver-Befehl oder externem Taster
• Last bei Netzausfall automatisch einschalten (z. B. Notbeleuchtung)
• Last für eine definierte Zeit speisen
• Zyklischer Betrieb nach konfigurierter Zeitplanung
• Anschluss der Lastaktivierung an externen Drucktaster möglich

Relaiskontakte sind frei konfigurierbar (Beispiele):

• Störrelais
• AC-Netzrelais
• Gleichrichter-Fehlerrelais
• Akustischer Alarm

Schutz & Zuverlässigkeit
Microcontroller-basierte Schalttechnik optimiert die Batterielebensdauer und verhindert Tiefentladung. Schutzfunktionen umfassen automatische, fusselfreie Schutzmaßnahmen gegen Verpolung, Kurzschluss, Überlast und Überspannung.

Datasheets & Handbücher
Datasheets und Bedienungsanleitungen sind für die aufgeführten Modelle verfügbar (produkt-spezifische Datasheets/Handbücher für CBI6012A, CBI6024A, CBI6048A, CBI60024A und CBI60048A).

Technische Spezifikationen

• Serien: CBI60W und CBI600W (All In One DC-USV)
• Protokolle: Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• Interner Webserver für Konfiguration und Überwachung
• Leistungsbereich: bis zu 600 W
• Maximale Ausgangsspannung: bis zu 56 V
• AC-Eingang: 110–240–277 Vac (abhängig vom Modell)
• Beispiele Ausgangsstrom: CBI6012A 5 A, CBI6024A 2,5 A, CBI6048A 1,25 A, CBI60024A 25 A, CBI60048A 12,5 A
• Unterstützte Batterietypen: Blei-Säure, AGM, GEL, NiCd, NiMh, Li-Ion, LiFePO4
• Batterie-Management: Temperaturkompensation, Ladestrombegrenzung, Batterietester, Überwachung des Batteriezustands
• Schutzfunktionen: Verpolung, Kurzschluss, Überlast, Überspannung (automatisch, fusselfrei)
• Laststeuerung: Fern-/Websteuerung, zeitgesteuerter/zyklischer Betrieb, Aktivierung per externem Taster
• Relaisausgänge: konfigurierbar für Störung, AC-Netz, Gleichrichterfehler, akustischer Alarm
• Fernfunktionen: Echtzeit-Messwertmeldung, Daten-/Ereignisprotokollierung, Alarmbenachrichtigungen
