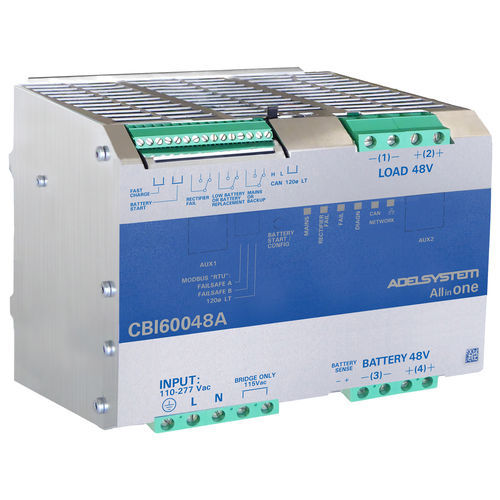

All-in-One-USV CBI60048A

einphasig48 VDCVRLA

Übersicht
Die Serien CBI60W und CBI600W sind All‑In‑One DC-USV-Geräte mit integriertem Ethernet (SNMPv3, Modbus TCP/IP, HTTPS) und ermöglichen den Fernzugriff auf Geräte-, Batterie‑ und Anwendungsparameter für SCADA‑ und IoT‑Plattformen.

Hauptmerkmale

• Leistungen bis zu 600 W und Ausgangsspannungen bis zu 56 V
• Integrierte Ethernet‑Schnittstelle mit internem Webserver für Überwachung und Konfiguration
• Protokolle: SNMPv3, Modbus TCP/IP und HTTPS
• Für 24/7‑Betrieb in Videoüberwachung, Sicherheits‑ und Industrieanwendungen ausgelegt
• Vorausschauende Diagnose und Batteriefehlermeldung
• Verschiedene Ladeprofile für mehrere Batterietypen

Modelle

• CBI6012A — 12 V, 5 A
• CBI6024A — 24 V, 2,5 A
• CBI6048A — 48 V, 1,25 A
• CBI60024A — 24 V, 25 A
• CBI60048A — 48 V, 12,5 A

Batterie und Ladung
Die mikrocontrollergesteuerte Schalttechnik optimiert Lade‑/Entladezyklen und verhindert Tiefentladung. Konfigurierbare Ladeprofile für Blei‑Säure, AGM, GEL, NiCd, NiMh, Li‑Ion und LiFePO4. Merkmale: batterietyp‑spezifische Profile, Temperaturkompensation, Ladestrombegrenzung, Schutz vor Tiefentladung und integrierter Batterietester für Anschlussprüfung, Verpolung, kurzgeschlossene Zellen und Innenwiderstand. Überwachung des Batteriezustands und Fehlermeldungen sind enthalten.

Schutz und Zuverlässigkeit
Nahtloser Übergang zwischen Batterie und Ladegerät ohne Unterbrechung. Automatischer, sicherungsfreier Schutz gegen Verpolung, Kurzschluss, Überlast und Überspannung. Entwickelt für dauerhaften, zuverlässigen Betrieb in kritischen Anwendungen.

Ethernet‑Integration und Fernüberwachung
Die Ethernet‑Schnittstellen (SNMPv3, Modbus TCP/IP, HTTPS) und der interne Webserver ermöglichen Fernzugriff auf Parameter über Gateways, Switches oder IoT/SCADA‑Systeme. Verwaltung über HTTP(S) oder die Adelview‑Schnittstelle für Überwachung, Konfiguration, Daten/Ereignisaufzeichnung und Alarmmeldungen.

Überwachbare Parameter

• AC‑Eingangsspannung
• DC‑Ausgangsspannung, Strom, Leistung und Ausgangsstatus
• Batteriespannung, -strom und Innenwiderstand
• Netz-, Geräte‑ und Batteriefehlermeldungen

Lastausgang und Relaiskonfiguration
Der Lastausgang ist vollständig konfigurierbar und kann per Webbefehlen oder externen Eingängen gesteuert werden. Typische Funktionen: Last Abschalten per Fernbefehl, Last Ein bei Netzausfall (Notbeleuchtung), zeitgesteuerte Aktivierung, zyklischer Autonombetrieb und Aktivierung per externem Taster.

Relaiskontakte
Relaiskontakte sind frei konfigurierbar (Beispiele): Fehlerrelais, Netzrelais, Gleichrichterfehlerrelais, akustischer Alarm.

Datasheets und Handbücher (auf der Produktseite aufgeführt)
Datasheets und Bedienungsanleitungen sind für die einzelnen Modelle (CBI6012A, CBI6024A, CBI6048A, CBI60024A, CBI60048A) sowie für die Seriendokumentation verfügbar.

Technische Daten

• Serien: CBI60W, CBI600W (All In One DC-UPS)
• Leistung: bis zu 600 W
• Ausgangsspannungen: 12 V, 24 V, 48 V (bis 56 V bei einigen Modellen)
• Beispielausgänge: CBI6012A (12 V, 5 A); CBI6024A (24 V, 2,5 A); CBI6048A (48 V, 1,25 A); CBI60024A (24 V, 25 A); CBI60048A (48 V, 12,5 A)
• AC‑Eingang: 110–240–277 Vac
• Kommunikation: Ethernet SNMP (SNMPv3), Modbus TCP/IP, HTTPS; interner Webserver
• Überwachung: AC‑Eingang, DC‑Ausgang (Spannung/Strom/Leistung/Status), Batterie (Spannung/Strom/Innenwiderstand), Alarme
• Batteriekompatibilität: Blei‑Säure, AGM, GEL, NiCd, NiMh, Li‑Ion, LiFePO4
• Ladefunktionen: batterietyp‑spezifische Profile, Temperaturkompensation, Ladestrombegrenzung
• Schutz: sicherungsfreie Schutzfunktionen gegen Verpolung, Kurzschluss, Überlast, Überspannung; Schutz vor Tiefentladung
• Diagnostik: integrierter Batterietester, Zustandsüberwachung, vorausschauende Diagnose, Fehlermeldung
• Laststeuerung: konfigurierbarer Lastausgang (remote/web/extern), zeitliche und zyklische Betriebsarten
• Relaisoptionen: konfigurierbare Relais für Fehler/AC/Gleichrichter/Alarm
