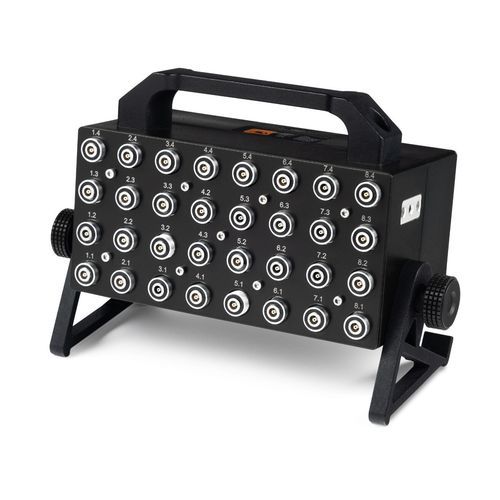

Ultraschall-Datenerfassungssystem A1052

32 Kanäletragbarfür ZfP mittels Ultraschall

Überblick
Das A1052 MultiSONIC ist eine 32-Kanal-Ultraschall-Datenerfassungseinheit für den autonomen und integrierten Einsatz in Labor- und industriellen Mess- und Prüfaufgaben. Die 32 separaten Sender- und Empfangskanäle sind zum Ansteuern von Dry-Point-Contact-Prüfköpfen geeignet. Das Gerät verfügt über wechselbare Li‑Ion Akkumulatoren, eine drahtlose Datenschnittstelle für Messungen mit hohem Ein-/Ausschaltverhältnis und einen kompakten Elektronikblock für den mobilen Einsatz.

Software / SDK
Ein gut dokumentiertes SDK erlaubt die Entwicklung kundenspezifischer Prüfsoftware. Kostenlose Demo-Anwendungen für Smartphone, Tablet und PC können heruntergeladen werden. Ein Integrations-Kit für die Softwareentwicklung durch den Anwender ist auf Anfrage verfügbar.

Anwendungen

• Puls-Laufzeitmessung (Pulse velocity testing)
• Impuls-Echo-Datenerfassung
• Positionssynchronisierte Datenerfassung mit externen Prüfmanipulatoren
• Zeitlich synchronisierte Datenerfassung mit Materialprüfmaschinen (Zugversuch, Druckversuch)

Lieferumfang

• Elektronische Einheit A1052 MultiSONIC mit 32 Kanälen — 1 Stück
• Austauschbarer Li‑Ion Akkumulator, im Gerät integriert — 6 Stück
• Netzladegerät — 1 Stück
• Netzstecker (US/UK/EU) — je 1
• USB-C Stromkabel — 1 Stück
• USB‑A zu USB‑C Kabel — 1 Stück
• Schraubendreher Hex‑Plus 2.0 — 1 Stück
• Garantiezertifikat — 1 Stück
• Betriebsanleitung — 1 Stück
• Kostenlose Demo‑Software für Smartphone/Tablet/PC — zum Herunterladen
• Integrations-Kit für Softwareentwicklung durch den Anwender — auf Anfrage

Technische Spezifikationen

• SENDER — Anzahl Senderkanäle: 32
• Transmitter Ausgangsspannung: ±200 V (400 Vpp)
• Anregungssequenz (Perioden): Meander, 0,5 bis 5,0
• EMPFÄNGER — Anzahl Empfangskanäle: 32
• Datenerfassungslänge: 128k Samples
• Abtastrate: 1 MHz, 4 MHz
• Filterfrequenzen (FIR): HF 10, 20, 40, 100 kHz; LF 350 kHz
• Empfangsbandbreite: 20 – 250 kHz
• Dynamikbereich Verstärker: 0 bis 60 dB
• Dynamikbereich DAC-Funktion: 40 dB
• Mittelungsfaktor: 1 bis 256
• STROMVERSORGUNG — Energiequelle: wechselbarer Akku
• Betriebsdauer Akku (min): 8 h
• Ladezeit Akku: 2,5 h
• Externe Stromversorgung: DC 15 V, 4 A; AC 110–250 V
• DATENINTERFACES — Wireless Ethernet 54 Mbit; IEEE 802.11n (WiFi)
• ABMESSUNGEN & GEWICHT — Abmessungen Elektronikblock: 200 x 125 x 100 mm (7,9 x 4,9 x 3,9 inch)
• Gewicht Elektronikblock: 2,4 kg / 5,5 lb
