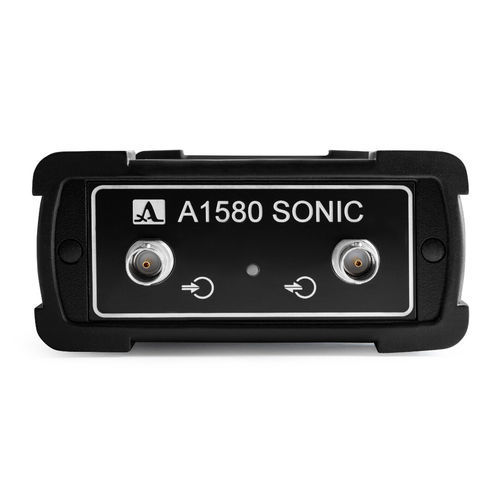

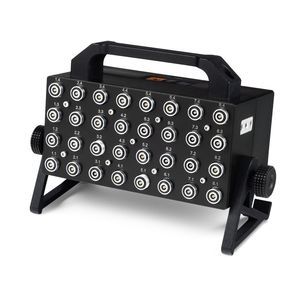

Ultraschall-Datenerfassungssystem A1580 Sonic

akustischfür ZfP mittels UltraschallLabor

Übersicht
Universelles OEM-Pulser‑Receiver-Front-End und breitbandige Datenaufnahmeeinheit für Labor- und industrielle Prüf‑ und Messanwendungen. Geeignet zum Ansteuern von Dry-Point-Contact (DPC) und konventionellen piezoelektrischen Wandlern über einen weiten Frequenzbereich. Verfügt über drahtlose Datenübertragung und ein dokumentiertes SDK zur Integration und Entwicklung kundenspezifischer Anwendungen.

Anwendungen

• Schallgeschwindigkeitsmessungen (Pulse Velocity)
• Puls‑Echo‑Datenerfassung zur Fehlererkennung
• Positionssynchronisierte Datenerfassung mit Prüfmanipulatoren
• Zeitlich synchronisierte Datenerfassung mit Materialprüfmaschinen (Zug, Druck)

Spezifikationen (auszugsweise)
TRANSMITTER
Transmitter-Ausgangsspannung: 200 V
Anregungsfolge: Meander, 0,5 bis 8,0 Perioden
Impulswiederholrate: 1 – 3.500 Hz

RECEIVER
Länge des Datenaufnahmevektors: 128k Samples
Abtastraten (MHz): 1, 10, 25, 50, 100
Filterfrequenzen (FIR): konfigurierbar
Empfangsbandbreite: 10 kHz – 16 MHz
Verstärker-Dynamikumfang: 0 bis 80 dB
Attenuator-Dynamikumfang: -20 bis 0 dB
Gain-Einstellbereich: 0 bis 100 dB (1 dB Schritte)
Programmierbare DAC-Punkte: 128k
DAC-Dynamikumfang: 40 dB
Mittelungsfaktor: 1 bis 256

ABMESSUNGEN & GEWICHT
Abmessungen Elektronikblock: 116 × 56 × 230 mm
Gewicht Elektronikblock: 0,9 kg
Betriebstemperaturbereich: -20 bis +45 °C

DATENINTERFACES
Wireless Ethernet: IEEE 802.11n (54 Mbit)
Ethernet: 100 Mbit
Externer Trigger-Eingang: TTL

Lieferumfang

• A1580 Sonic elektronische Einheit (1)
• Netzteil mit Kabel 220 V → 15 V (1)
• Ethernet-Kabel 1,5 m (1)
• Wi‑Fi Antenne (1)
• Benutzerhandbuch für Integrationskit (SDK) (1)
• Einführungssoftware "ACS Mathilda" Windows GUI (1)

Dokumente
Produktflyer (PDF) für das A1580 Sonic verfügbar.

Charakteristika / Technische Spezifikationen

• Transmitter-Ausgang 200 V; Anregung Meander 0,5–8,0 Perioden; Impulsrate 1–3.500 Hz
• Empfangsbandbreite 10 kHz–16 MHz; Abtastraten bis 100 MHz; Datenvektorlänge 128k Samples
• Verstärker-Dynamik 0–80 dB; Attenuator -20–0 dB; Gain einstellbar 0–100 dB (1 dB Schritt)
• Programmierbare DAC-Funktion (128k Punkte, 40 dB); Mittelungsfaktor 1–256
• Schnittstellen: Wireless IEEE802.11n und Ethernet 100 Mbit; externer TTL-Trigger
• Kompakter Elektronikblock 116 × 56 × 230 mm; Gewicht 0,9 kg; Betriebstemperatur -20 bis +45 °C
• Enthält SDK und Einführungs-Windows-GUI-Anwendung zur Integration
