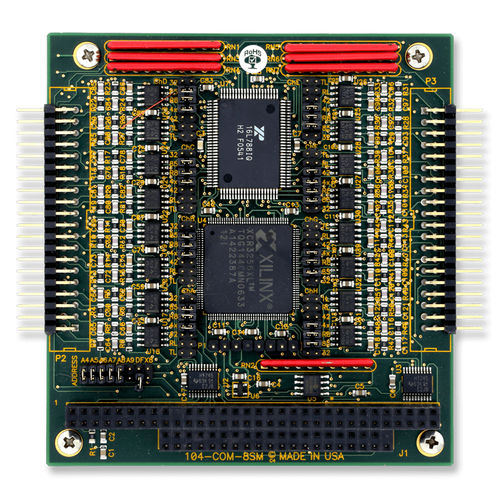

RS422/RS485-Kommunikationskarte 104-COM-8SM-T

SeriePC 1042-Wege

-8, 4 oder 2 unabhängige asynchrone serielle COM-Anschlüsse -RS-232, RS-422 und RS-485 vor Ort wählbar, unabhängig für jeden Anschluss -Auto-RTS-Funktion für mühelose Halbduplex-Kommunikation über RS-485 -Geschwindigkeiten bis zu 921,6K mit 64-Byte-FIFO (RS-232: max. 230K) -Feste Vorspannung und per Jumper wählbare Terminierung auf jedem Sende- und Empfangskanal vereinfacht die Verkabelung -Programmierbare individuelle nichtflüchtige Basisadressen und IRQs vereinfachen die Installation -Geringer Strombedarf: +5VDC bei 80 mA typisch -Funktioniert als Standard-COM-Anschluss in allen Betriebssystemen -Erweiterte Betriebstemperatur (-40°C bis +85°C) bei den Versionen mit 4 und 8 Anschlüssen Werkseitige Optionen -RoHS-konforme Version -Erweiterte Betriebstemperatur (-40°C bis +85°C) bei der 2-Port-Version Dies ist eine asynchrone serielle Kommunikationskarte mit acht, vier oder zwei Anschlüssen, die für den Einsatz am PC/104-Bus konzipiert ist. Sie unterstützt RS-232, RS-422 oder RS-485 Kommunikation. Die Karte kann in jeden Standard-PC/104-Stapel eingebaut werden. Die Verbindungen werden über zwei 40-polige IDC-Winkelstecker hergestellt. Gängige Anwendungen sind POS, Spielsysteme, Maschinenüberwachung, Militär und High-Density-Netzwerke. Als asynchrone Kommunikationselemente werden UARTS vom Typ 16780 verwendet. Diese enthalten 64-Byte-Sende-/Empfangs-FIFO-Puffer zum Schutz vor Datenverlusten in Multitasking-Systemen bei gleichzeitiger 100-prozentiger Kompatibilität mit der ursprünglichen seriellen IBM-Schnittstelle (Software-kompatibel mit Windows-COM-Port-Treibern). Ein Quarzoszillator auf der Platine ermöglicht eine präzise Baudrate von bis zu 115.200. Höhere Geschwindigkeiten, bis zu 921,6K, werden durch die Installation eines Jumpers auf der Platine erreicht.
