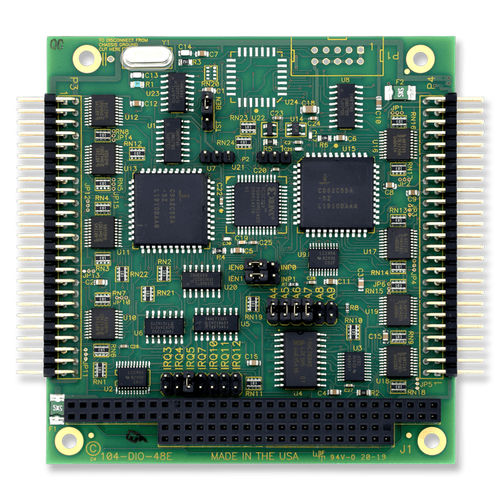

Digitale E/A-Karte P104-DIO-96

TTLCompactPCIPC 104-plus

-PC/104-Plus (PCI-104 optional) -48 oder 96 Kanal TTL-DTL Hochgeschwindigkeits-Digital-E/A -Software wählbar in vs. out als 8 Bit und 4 Bit Ports -Emuliert 4 Industriestandard 8255 PPI (Modus 0) -Vollständiges 32-Bit-PCI-Schnittstellendesign -Gepufferte Schaltungen für höhere Treiberkapazität -Geringer CPU-Overhead -Bekannte Einschaltzustände -Rücklesen des Status des Ausgangsports -Standard 50-Pin IDC-Anschlüsse (x4) -versionen für 0 bis +70° C und -40 bis +85° C verfügbar -RoHS verfügbar. Bitte kontaktieren Sie uns für Bestellinformationen -Entwickelt, hergestellt, unterstützt und produziert in den USA PC/104-Plus oder PCI-104 48- und 96-Kanal-Digital-E/A mit Zustandsänderung Jede E/A-Leitung dieser Karte ist gepuffert und in der Lage, 32mA zu liefern oder 64mA zu sinken. Die Karte simuliert Programmable-Peripheral-Interface-Chips (PPI), um eine Computerschnittstelle zu digitalen E/A-Leitungen bereitzustellen. Jeder PPI unterstützt zwei 8-Bit-Ports (A, B) und zwei 4-Bit-Ports (Chi, Clow). Jeder Port kann so konfiguriert werden, dass er entweder als Eingangs- oder als Ausgangslatch funktioniert. Die E/A-Leitungspuffer (Typen 74ABT240 und 74ABT245) werden von der Hardwarelogik automatisch für Eingang oder Ausgang konfiguriert, je nach der Softwarezuweisung der PPI-Steuerregisterrichtung. Die Ausgänge der E/A-Puffer werden über 10KO-Widerstände auf +5VDC gezogen. Die E/A-Verdrahtungsanschlüsse erfolgen über 50-polige Stiftleisten auf der Platine. Dies ermöglicht die Kompatibilität mit OPTO-22, Gordos, Potter & Brumfield, Western Reserve Controls usw. Modulmontagegestellen. Jeder zweite Leiter der Flachkabel ist geerdet, um das Übersprechen zwischen den Signalen zu minimieren. Falls für externe Schaltungen erforderlich, steht an jedem E/A-Anschluss an Pin 49 eine +5 VDC-Spannung zur Verfügung.
