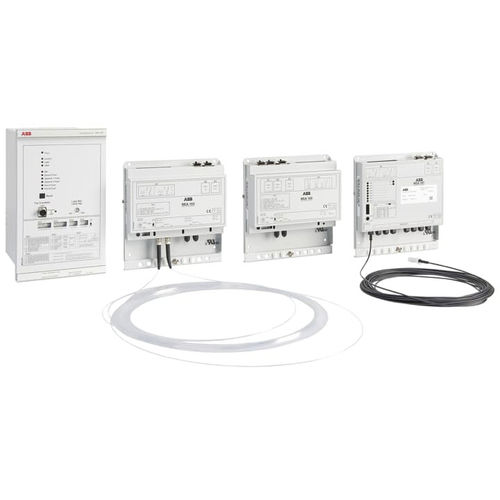

Lichtbogenschutzrelais REA 105

für Schaltanlagemodular

Das Modul REA 105 erkennt Licht und löst aus, wenn das Hauptmodul REA 101 gleichzeitig ein Überstromsignal liefert. REA 105-Module werden typischerweise für Schaltanlagen in der Konfiguration "Main-Tie-Main" oder als selektive Lichtbogenüberwachungs- und Auslöseeinheiten für die Kabelabschlussbereiche eingesetzt. Umfang - Zonenselektive Erweiterungseinheit für das Hauptmodul REA101 mit direkter CB-Auslösefähigkeit - Produktvorteile - Erweitert den Lichtbogenerkennungsbereich um einen Fasersensor in Schleifen- oder Radialanordnung - Ermöglicht zonenselektive Auslöseschemata für Sammelschienenabschnitte oder Abgänge - Dient als Überstrom-Zustandsübertragungsglied zwischen zwei REA 101 Hauptmodulen - Produkt-Merkmale - Unterstützt einen Schleifen- oder Radialfasersensor oder einen Linsensensor zur Lichtbogenerkennung - Zwei Hochgeschwindigkeits-IGBT-Ausgänge für direkte und selektive CB-Auslösung in weniger als 1 ms - Löst auch dann aus, wenn das/die angeschlossene(n) REA 101 Modul(e) auslösen - Leistungsschalterversagerschutz mit verzögertem Lichtsignal an das REA 101 Hauptmodul -
