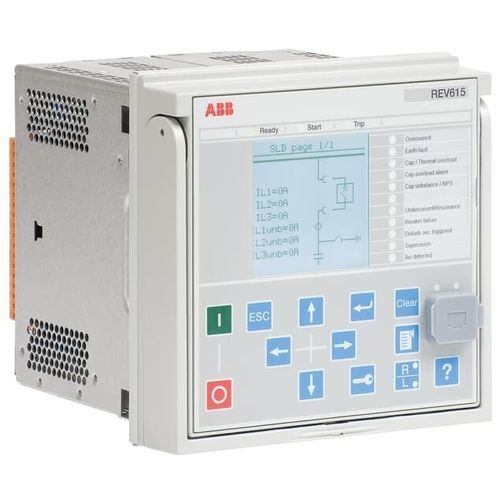

Überlastschutzrelais REV615

Leistungfür Kondensatorfür Schalttafelmontage

Kondensatorbankschutz und Steuerung für Energieversorger und Kraftwerke REV615 ist ein Kondensatorbankschutzgerät für Schutz, Steuerung, Messung und Überwachung von Kondensatorbänken, die Blindleistung bei der Energieversorgung in Versorgungsnetzen und für den Industriebereich kompensieren.  Das Gerät bietet Hauptschutz für Kondensatorbänke, die mit Einzel-Y, Doppel-Y und H-Brücke angeschlossen sind. REV615 kann auch für den Schutz von Oberschwingungsfilterkreisen verwendet werden, wenn die höchste signifikante Oberschwingungskomponente nicht höher als 11 ist. REV615 ist mir zwei alternativen Standardkonfigurationen verfügbar. Die eine ist für Kondensatorbänke vorkonfiguriert, die mit H-Brücke angeschlossen sind. Die andere ist optimiert für Kondensatorbänke mit Doppel-Y Anschluss. Beide bieten dreiphasigen Überlastschutz mit Unterstrom- und Wiederverbindungsunterdrückungs-Funktion für Kondensatoren und Ein- oder dreiphasigen strombasierten Asymmetrieschutz mit natürlicher Asymmetrie sowie Schaltresonanzschutz für Kondensatorbänke.  Warum ABB? • Schutzeinheit für H-Brücke, Doppel-Y oder Einzel-Y verbinden Kondensatorbank und Kabel • Umfangreiche Schutz- und Steuerfunktionen, die auch mit Oberschwingungsfilterkreisen verwendet werden können • IEC 61850 Kommunikation einschließlich der redundanten Ethernet, GOOSE und Prozessbussignal für Spannungen • Vorgefertigte Standardkonfigurationen, für eine schnelle Inbetriebnahme und die Möglichkeit der Modifizierung  •
