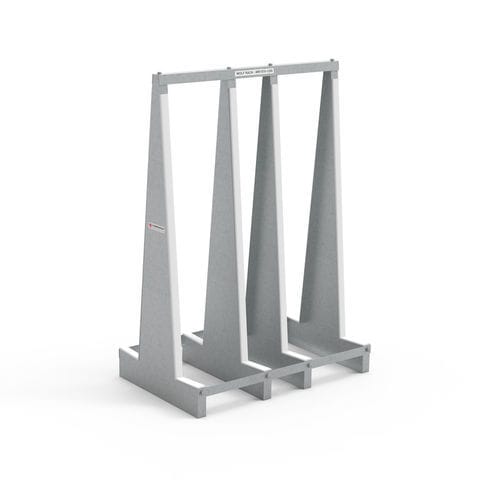

Transportgestell für Handling WR1570-1200

TransportUmschlagfür Palettenhubwagen

Allgemein Der Wolf Rack ist eine A-Rahmen-Transportgestell-Serie, konzipiert für sichere Lagerung und Transport großer Platten und langer Teile. Die Rahmen werden aus 2 mm Blech mit offener A-Rahmen-Konstruktion gefertigt. Oben an den Rahmen befinden sich Nietmuttern, die mit selbstjustierenden Schrauben in eine U-förmige Verbindungsstange verschraubt werden; Lastträger werden in Schlitze an der Basis eingesetzt und mit selbstjustierenden Schrauben in dauerhaft am Rahmen befestigten Nietmuttern gesichert. Dies ergibt eine steife Verbindung und erlaubt die Montage mit nur einem Werkzeug ohne besondere Kenntnisse.

Merkmale

• Modulares A-Rahmen-Design aus 2 mm Blech, das skalierbare Gestelllängen ermöglicht.
• Gummibeschichtete Auflageflächen, nach innen geneigt; senkrechte Auflagen gepolstert zum Schutz und zur Sicherung der geladenen Materialien.
• Niedrige Auflageposition minimiert die Hubhöhe und bietet gleichzeitig Platz für Gabeln von Gabelstaplern und Hubwagen.
• Leichtgewichtige, dennoch stabile Konstruktion für schnellen Auf- und Abbau sowie einfache Handhabung.
• Lässt sich von einer Person mit einem Werkzeug auf kompakte Transportmaße reduzieren.

Optionen

• Aufsteckbare Sicherheitspfosten zur Sicherung großer Platten (Stein, Glas) beim Transport auf Betonböden und Baustellen.
• Schnell montierbare Räder und Griffe, die dieselben Schrauben und Werkzeuge wie der Rahmen verwenden.
• Verfügbare Modelle umfassen verschiedene Wolf Rack Typen wie WR1270-1200, WR1270-1600, WR1270-2000 sowie Wolf Rack Pocket Modelle WRP1270-1200, WRP1270-1600, WRP1270-2000; geliefert von Aardwolf.

Spezifikationen
WR1570-1200:
Metric | Imperial
Arbeitslastgrenze: 1000 kg | 2204 lb
Breite jeder Seite: 204 mm | 8"
Gewicht: 50 kg | 110 lb
Abmessungen: - | -

WR1570-1600:
Metric | Imperial
Arbeitslastgrenze: 1000 kg | 2204 lb
Breite jeder Seite: 204 mm | 8"
Gewicht: 70 kg | 154 lb
Abmessungen: - | -

WR1570-2000:
Metric | Imperial
Arbeitslastgrenze: 1200 kg | 2645 lb
Breite jeder Seite: 204 mm | 8"
Gewicht: 82 kg | 181 lb
Abmessungen: - | -

WR1570-3000:
Metric | Imperial
Arbeitslastgrenze: 1200 kg | 2645 lb
Breite jeder Seite: 204 mm | 8"
Gewicht: 111 kg | 245 lb
Abmessungen: - | -

Patent anhängig

Technische Daten

• Produktcode (Beispiel): WR1570-1200
• Arbeitslastgrenze (WR1570-1200): 1000 kg (2204 lb)
• Arbeitslastgrenze (WR1570-1600): 1000 kg (2204 lb)
• Arbeitslastgrenze (WR1570-2000): 1200 kg (2645 lb)
• Arbeitslastgrenze (WR1570-3000): 1200 kg (2645 lb)
• Breite jeder Seite (alle Modelle): 204 mm (8")
• Gewichte: WR1570-1200: 50 kg (110 lb); WR1570-1600: 70 kg (154 lb); WR1570-2000: 82 kg (181 lb); WR1570-3000: 111 kg (245 lb)
• Konstruktion: A-Rahmen-Struktur aus 2 mm Blech mit gummibeschichteten Auflageflächen und selbstjustierenden Schraubverbindungen für einfachen Auf- und Abbau.
