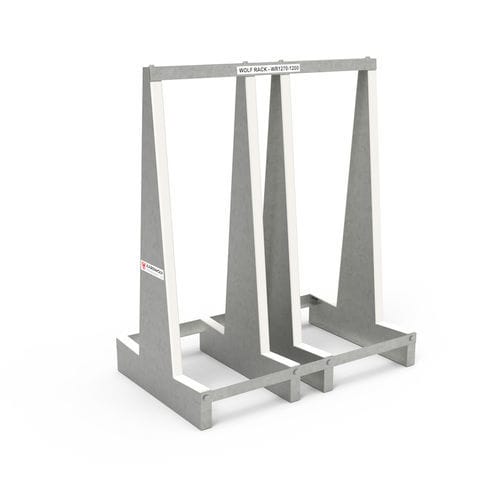

Transportgestell für Materialumschlag WR1270-1200

Transportfür Metallblätterfür Stahlbleche

Allgemeines
Der Wolf Rack ist ein Transportgestell mit A‑Rahmen, hergestellt aus 2 mm starkem Blech. Die einzelnen A‑Rahmen haben eine offene Bauweise; an ihren Oberteilen sind Nietmuttern angebracht und mit selbstjustierenden Schrauben an einer U‑förmigen Zugstange befestigt. Laststangen werden in Steckplätze an der Basis jedes A‑Rahmens eingesetzt und mit selbstjustierenden Schrauben in den dauerhaft an der Basis befestigten Nietmuttern gesichert. Dadurch entsteht eine starre Verbindung und die Montage/Demontage ist mit nur einem Werkzeug durch Personal ohne Spezialkenntnisse möglich.

Merkmale

• Modulare A‑Rahmen‑Module aus 2 mm Blech, miteinander verbunden zu Transportgestellen.
• Gummigepolsterte, nach innen geneigte Auflageflächen und elastische Gummipuffer an den senkrechten Auflagen schützen und halten die geladenen Materialien.
• Die Auflageflächen sind möglichst tief im A‑Rahmen angeordnet, um die Hubhöhe beim Be‑/Entladen zu minimieren und gleichzeitig Platz für Gabelzinken und Hubwagen zu lassen.
• Leichtbauweise mit hoher Festigkeit; Gestelle sind schnell und einfach montierbar und demontierbar.
• Das Gestell lässt sich von einer Person mit einem Werkzeug auf eine kompakte Leertransportgröße reduzieren.
• Wenig Teile reduzieren Montage‑ und Demontagezeit und vereinfachen den Betrieb.
• Im kompakten Zustand sind die Wolf Racks leicht genug, um in einen Transporter oder LKW verladen zu werden.

Optionen

• Clip‑on Sicherungs‑Pfosten, um große Platten (Stein, Glas) gegen den A‑Rahmen zu drücken und so während des Transports auf Produktions‑ oder Baustellenböden zu sichern.
• Schnellmontage‑Räder und Griffe, die mit denselben Schrauben und Werkzeugen wie der Rahmen montiert werden.
• Verfügbare Typen: WR1270-1200, WR1270-1600, WR1270-2000 sowie Pocket‑Modelle WRP1270-1200, WRP1270-1600, WRP1270-2000.

Spezifikationen (tabelle)
WR1270-1200
Metrisch / Imperial
Arbeitslastgrenze: 1000 kg / 2204 lb
Breite je Seite: 230 mm / 9"
Gewicht: 48 kg / 106 lb
Abmessung: L.1200 x W.750 x H.1625 mm / L.47.2" x W.29.5" x H.64"

WR1270-1600
Metrisch / Imperial
Arbeitslastgrenze: 1000 kg / 2204 lb
Breite je Seite: 230 mm / 9"
Gewicht: 65 kg / 143 lb
Abmessung: L.1600 x W.750 x H.1625 mm / L.63" x W.29.5" x H.64"

WR1270-2000
Metrisch / Imperial
Arbeitslastgrenze: 1200 kg / 2645 lb
Breite je Seite: 230 mm / 9"
Gewicht: 75 kg / 165 lb
Abmessung: L.2000 x W.750 x H.1625 mm / L.78.7" x W.29.5" x H.64"

Patentstatus
Patent angemeldet

Technische Spezifikationen

• Modell WR1270-1200 — Arbeitslastgrenze 1000 kg; Breite je Seite 230 mm; Gewicht 48 kg; Abmessungen L1200 x W750 x H1625 mm.
• Modell WR1270-1600 — Arbeitslastgrenze 1000 kg; Breite je Seite 230 mm; Gewicht 65 kg; Abmessungen L1600 x W750 x H1625 mm.
• Modell WR1270-2000 — Arbeitslastgrenze 1200 kg; Breite je Seite 230 mm; Gewicht 75 kg; Abmessungen L2000 x W750 x H1625 mm.
• Konstruktion: modulierbare A‑Rahmen‑Paneele aus 2 mm Blech mit Nietmuttern, U‑förmiger Zugstange und selbstjustierenden Schrauben; gummibeschichtete Auflageflächen und elastische senkrechte Stützen.
• Montage: für schnellen Auf‑/Abbau mit einem Werkzeug ausgelegt; kompaktierbar für effizienten Versand und Handling.
• Optionen: Clip‑on Sicherungspfosten; Schnellmontage‑Räder und Griffe; verschiedene Größenvarianten einschließlich Pocket‑Modelle.
