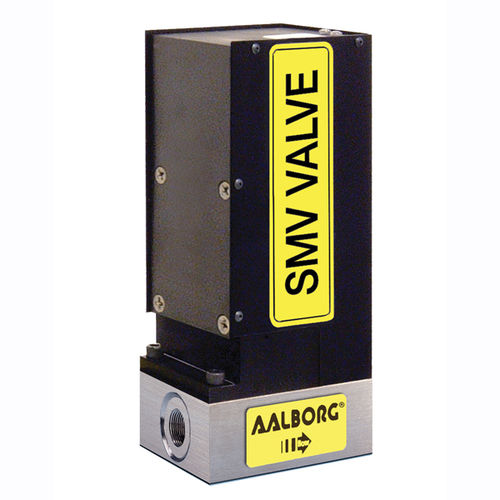

Ventil mit Schrittmotor SMV

Nadelelektrisch betätigtDosier

Produktzusammenfassung SMV Durchgangsmessventile in Präzisionsausführung aus Aluminium oder SS 316 für Luft/Wasser Produkteinzelheiten * Durchgangsmessventile in Präzisionsausführung aus Aluminium oder SS 316 für Luft/Wasser * Beispiellose Genauigkeit und Auflösung bei der Regelung und Überwachung von Durchflussraten (Auflösung 0,0005" je Schritt) * Kontinuierlicher Betrieb ohne Überhitzung. Schaltet Probleme durch die bei Solenoidventilen übliche Spulenerhitzung aus SMV Schrittmotorventile Vorgestellt wird hier eine Baureihe elektronischer Durchgangsnadelventile für Messzwecke. Der Antrieb der Ventilspindel erfolgt durch Präzisions-Linearschrittmotoren. Die Auflösung der von Schrittmotoren angetriebenen Nadelnliegt bei 0.0005"/Schritt. Ventile für niedrige Differenzdrückekönnen kontinuierlich eingesetzt werden (Einschaltdauer 100%). Bei Unterbrechung der Stromversorgung verbleiben dieVentile in ihrer jeweiligen Stellung. Zu den Vorteilen gegenüber Solenoidventilen gehörenniedrigere Betriebstemperaturen, d.h. keine durchSpulenerhitzung bedingten Probleme mit der Steuerung,eine extrem feine Auflösung, sehr niedrige Differenzdrückeund hohe Betriebsdrücke. Die Ventile sind über die TTL-kompatible Logikebene und Analogsignale von 0-5 VGleichstrom steuerbar. Arbeitsweise Wird die "RICHTUNG" auf LOW (GND) [NIEDRIG] eingestellt,so bewegt sich die Ventilspindel (zum Schließen) nach unten;bei Anwahl von HIGH [HOCH] erfolgt eine Bewegung derVentilspindel (zum Öffnen) nach oben. Die an Stift 4anliegende Spannung für "GESCHWINDIGKEIT" ist ausschlaggebend dafür, wie schnell das Ventil öffnet oder schließt.
