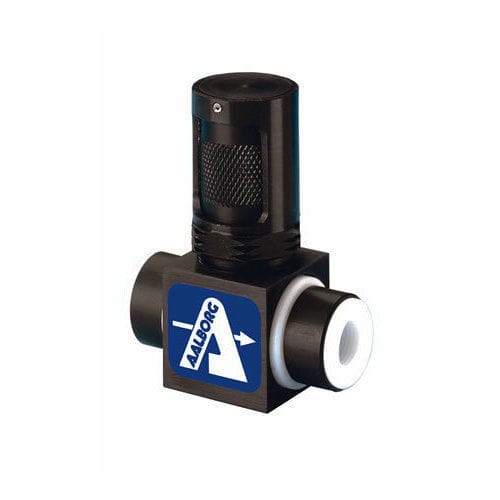

Nadelventil VT

manuellDurchflussbegrenzungDosier

Produktzusammenfassung
Die MVT-Dosier-Messventile sind mit medienberührenden Teilen aus PTFE (Gehäuse und O-Ring) und einer Ventilspindel aus PEEK ausgeführt. Außenteile, die nicht mit dem Medium in Kontakt stehen, bestehen aus eloxiertem Aluminium. Die Ventile sind in drei sich überlappenden Durchflussbereichen erhältlich. Ein Sicherheitsgriff begrenzt das Anzugsmoment und erleichtert die Feineinstellung. MVT-Ventile eignen sich zur Regelung korrosiver Gase und Flüssigkeiten im Druckbetrieb oder in nichtkritischen Vakuumanwendungen und bieten bubble‑tight Abschaltung.

Konstruktionsmerkmale

• Medienberührende Materialien: PTFE (Gehäuse und O-Ring)
• Ventilspindel: PEEK
• Starrer Metallmantel und eloxierter Aluminiumgriff
• Sicherheitsgriff verhindert Überdrehung und ermöglicht präzise Regelung
• Acht Umdrehungen bis voll geöffnet (nicht-steigende Spindel)
• Blende: 0,125 in (3,175 mm)
• Durchflusskapazität: bis zu 30 SLPM (Luft) oder 1,8 LPM (Wasser)

Technische Daten
Maximaler Betriebsdruck: 75 psig (517 kPa)
Maximale Betriebstemperatur: 150°F (65°C)
Ventilspindel: acht Umdrehungen bis voll geöffnet, nicht-steigende Ausführung
Medienberührende Materialien: PTFE (Gehäuse und O-Ring); PEEK (Ventilspindel)
Nicht medienberührende Materialien: Gehäuse und Griff aus Aluminium (schwarz eloxiert)
Blendenöffnung: 0,125 inch (3,175 mm)

Anwendungen

• Dosierung und Feinstromregelung von korrosiven Gasen und Flüssigkeiten
• Druckbetrieb und nicht-kritische Vakuumsysteme
• Bubble‑tight Absperrung für dichte Isolation
• Labore, Prozessprobenahme und chemische Handlingsysteme
