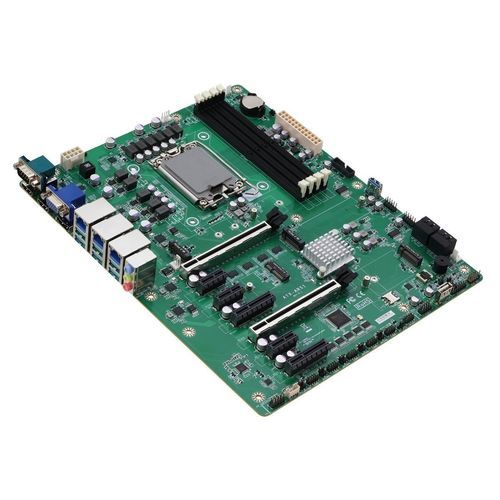

ATX-Mainboard ATX-Q870A-A10

Intel® Core™ UltraDDR5 SDRAMDDR5 UDIMM

Übersicht
Das AAEON ATX-Q870A ist ein industrielles ATX-Mainboard für Intel® Core™ Ultra Prozessoren (Serie 2) im LGA 1851-Sockel. Es verbindet moderne CPU-Leistung mit erweiterbarem Arbeitsspeicher, umfangreicher I/O-Ausstattung und mehreren Erweiterungssteckplätzen und eignet sich für industrielle Automatisierung, leistungsstarke Workstations, IoT-Gateways und AI-fähige Edge-Systeme.

Hauptmerkmale

• Intel® Core™ Ultra Processors (Serie 2), LGA 1851 Sockel, bis zu 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, bis zu 256GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2,5GbE LAN x3
• SATA 6Gb/s x4 mit RAID 0,1,5,10
• HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1
• PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• ATX-Formfaktor und ATX-Stromversorgung

Unterstützung für mehrere PCIe-Geräte
Das ATX-Q870A bietet umfangreiche Erweiterungsmöglichkeiten mit zwei PCIe Gen 5 x16 Steckplätzen sowie zusätzlichen PCIe Gen 4 x4 und x1 Steckplätzen. Dadurch lassen sich gleichzeitig leistungsstarke GPUs, AI-Beschleuniger, NVMe-Speicher und aufgabenspezifische Module wie serielle Karten, Sensor-Interfaces und langsame NICs integrieren. Vier M.2-Slots erlauben 4G/5G-, Wi‑Fi 6- und NVMe-Module.

Unterstützung für Intel Core Ultra Prozessoren (Serie 2)
Kompatibel mit LGA 1851 CPUs bis 125W aus der Intel® Core™ Ultra Serie 2. Die Plattform unterstützt bis zu 24 Kerne / 24 Threads (abhängig vom CPU), integrierte Intel® Graphics und Intel® AI Boost NPU für hardwarebeschleunigte Inferenz (angegeben bis ~36 TOPS für relevante Workloads).

Next‑Gen I/O und Anzeige
Die umfassende I/O-Ausstattung umfasst neun USB 3.2- und sieben USB 2.0-Ports, dreifaches 2.5GbE LAN für zuverlässiges, redundantes Networking, sechs COM-Anschlüsse für serielle Geräte und mehrere Videoausgänge: duale HDMI 2.1 (TMDS), ein DisplayPort 1.4a und ein VGA für Legacy-Kompatibilität. Digitale Ausgänge unterstützen 4K @ 60Hz, sofern zutreffend.

Anwendungen
Entwickelt für rechenintensive Embedded-Anwendungen wie industrielle Automatisierung, leistungsstarke Workstation-Aufbauten, IoT-Gateway-Deployments, Digital Signage und AI-fähige Edge-Lösungen, die mehrere Erweiterungsgeräte und hohe Speicherbandbreite erfordern.

Merkmale / technische Daten

• Model: ATX-Q870A
• Brand: AAEON
• CPU-Sockel: LGA 1851, unterstützt Intel® Core™ Ultra Processors Series 2, bis 125W
• Unterstützte CPU-Kerne/Threads: bis zu 24 Kerne / 24 Threads (je nach CPU)
• Onboard AI/Grafik: Intel® AI Boost NPU und integrierte Intel® Graphics GPU (hardwarebeschleunigte Inferenz bis ~36 TOPS je nach Workload)
• Speicher: DDR5 6400MT/s, Dual-Channel, 4 CU/U-DIMM Slots, bis zu 256GB
• Erweiterungssteckplätze: PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• M.2 Slots: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• Speicher: SATA 6Gb/s x4 mit RAID-Unterstützung (0, 1, 5, 10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Seriell: COM-Anschlüsse x6
• Videoausgänge: HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1 (unterstützt 4K @60Hz auf digitalen Ausgängen, wenn zutreffend)
• Formfaktor: ATX
• Stromversorgung: ATX power
• Zielanwendungen: industrielle Automatisierung, leistungsstarke Workstations, IoT-Gateways, Digital Signage, AI/Edge-Lösungen
