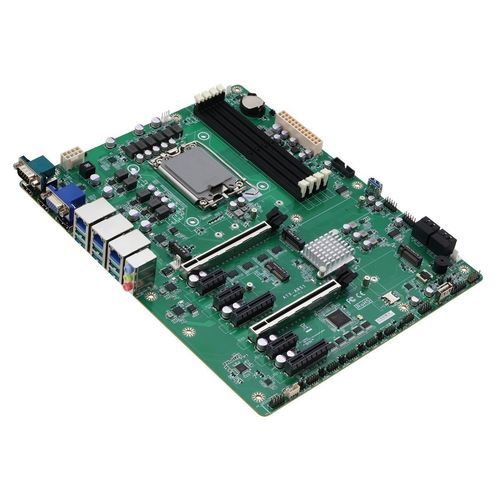

ATX-Mainboard ATX-Q870A-A10

Intel® Core™ UltraDDR5 UDIMMDDR5 SDRAM

Übersicht
Das AAEON ATX-Q870A ist ein industrielles ATX-Mainboard, ausgelegt für Intel® Core™ Ultra Prozessoren (Serie 2) im LGA 1851-Sockel. Es bietet eine ausgewogene Plattform für rechenintensive Industrieanwendungen, leistungsstarke Workstations und Edge-Gateways, indem es moderne CPU-Funktionen mit erweitertem Speicher, Storage und I/O kombiniert.

Hauptmerkmale

• Intel® Core™ Ultra Prozessoren (Serie 2), LGA 1851-Sockel, bis zu 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, bis zu 256 GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4 mit RAID 0,1,5,10
• HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (unterstützt 4K@60Hz)
• PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• ATX-Stromversorgung

Unterstützung mehrerer PCIe-Geräte
Das ATX-Q870A bietet umfangreiche Erweiterungsmöglichkeiten mit zwei PCIe Gen5 x16-Slots und mehreren PCIe Gen4-Slots. Dadurch können leistungsstarke GPUs, KI-Beschleuniger, NVMe-Speicher und spezialisierte I/O-Module (Seriellkarten, Sensor-Interfaces, langsame NICs) gleichzeitig betrieben werden. Vier M.2-Steckplätze ermöglichen die Integration von Funkmodulen (4G/5G, Wi‑Fi 6) und zusätzlichen NVMe-Laufwerken für flexible Systemlösungen.

Unterstützung für Intel® Core™ Ultra (Serie 2) CPUs
Unterstützt LGA 1851-CPUs bis 125W aus der Intel® Core™ Ultra Serie 2. Die Plattform kann bis zu 24 Kerne / 24 Threads nutzen und integriert Intel® AI Boost NPU sowie Intel® Graphics GPU für hardwarebeschleunigte Inferenz (plattformseitig angegebene KI-Leistung bis zu 36 TOPS).

Next‑Gen I/O für Geschwindigkeit und Flexibilität
Breite I/O-Auswahl: neun USB 3.2-Ports, sieben USB 2.0-Ports, drei 2.5GbE-LAN-Ports und mehrere COM-Anschlüsse. Videoausgänge: doppelt HDMI 2.1 TMDS, ein DisplayPort 1.4a und ein VGA; HDMI/DP unterstützen 4K@60Hz. Diese Schnittstellen unterstützen moderne hochauflösende Displays und ältere industrielle Monitore.

Technische Daten

• Modell: ATX-Q870A (AAEON)
• CPU-Support: Intel® Core™ Ultra (Serie 2), LGA 1851, bis 125W, bis zu 24 Kerne / 24 Threads
• Plattform AI/Grafik: Intel® AI Boost NPU und Intel® Graphics GPU (KI-Plattform bis zu 36 TOPS)
• Speicher: DDR5 6400MT/s, Dual-Channel, CU/U-DIMM x4, bis zu 256 GB
• M.2-Slots: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1 (NVMe, Funkmodule 4G/5G, Wi‑Fi 6)
• SATA: SATA 6Gb/s x4 mit RAID (0,1,5,10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Videoausgänge: HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (unterstützt 4K@60Hz)
• PCIe-Erweiterung: PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• COM: mehrere COM-Anschlüsse
• Stromversorgung: ATX
• Formfaktor: ATX (industrielles Mainboard)
