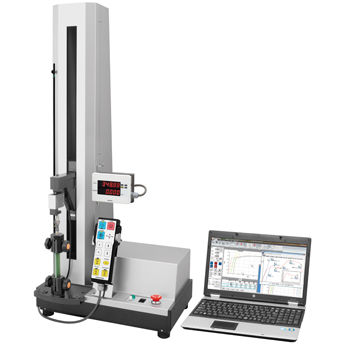

Prüfmaschine / Zug- und Druckkraft STB series

automatischcomputergesteuertPC-steuerbar

Übersicht
Die STB-Serie ist ein tischmontiertes Zug-/Druckprüfgerät mit einstrebeniger Bauweise, erhältlich als Modelle STB-1225L und STB-1225S, maximaler Prüfwert 2,5 kN. Kompakte Bauform mit präziser Steuerung für Material- und Bauteilprüfungen.

Hauptmerkmale

• Hohe Abtastrate: 0,2 ms (mit TACT)
• Prüfparameter über PC einstellbar
• Vollautomatische Messbereichsanpassung (kein manueller Bereich nötig)
• Lastmessgenauigkeit: Klasse 1
• Bis zu 11 Eingangskanäle
• Maschinenrahmensteifigkeit bis zu 30 % höher als bei Konkurrenzmodellen
• Farb-Touchdisplay für Prüfdaten und Betriebsparameter

Spezifikationen

• Steuerung: Digitaler Servo im geschlossenen Regelkreis, mikrocomputer-gesteuert
• Modelle: STB-1225L, STB-1225S
• Max. Prüfkapazität: 2,5 kN (250 kgf)
• Wirksamer Hub: 850 mm (STB-1225L) / 550 mm (STB-1225S)
• Traversengeschwindigkeit: 0,05–1000 mm/min (Minimalschritt 0,01 mm/min)
• Geschwindigkeitsgenauigkeit Traverser: ±0,5 %
• Rückfahrgeschwindigkeit: 1000 mm/min oder 500 mm/min
• Manuelle Traverssteuerung: AUF/AB-Schalter und Feinjustierknopf
• Abmessungen: 470 × 335 × 1450 mm (L) / 470 × 335 × 1050 mm (S)
• Gewicht: 56 kg (L) / 43 kg (S)

Anwendungsbereiche

• Material- und Bauteilfestigkeitsprüfungen
• Forschung & Entwicklung und Laborprüfungen
• Qualitätskontrolle und Wareneingangsprüfung
• Einbindung in Prüfaufbauten für spezifische Festigkeitsmessungen

Optionen

• Parallele Backen
• Feste Keilbacken
• pneumatische Backen
• Prüfvorrichtung für Druckprüfungen
• Druckkäfig
• Druck-Biegeprüfvorrichtung
• 90° Abziehprüfvorrichtung
• Dehnungsmessgerät für Abstand zwischen Markierungen (SG-Serie)
• Berührungsfreier Längenmesser für Abstand zwischen Markierungen (U-4410)

Technische Daten

• Serienname: STB Series
• Einsatz: Tisch-Zug/Druck-Prüfung (einstrebenig)
• Abtastrate: 0,2 ms (mit TACT)
• Eingangskanäle: bis zu 11
• Genauigkeit: Klasse 1 bei Lastmessung
• Rahmensteifigkeit: bis zu +30 % vs. Wettbewerber
