Kompressionsprüfmaschine RTH series

Zug und DruckZugcomputergesteuert

Overview

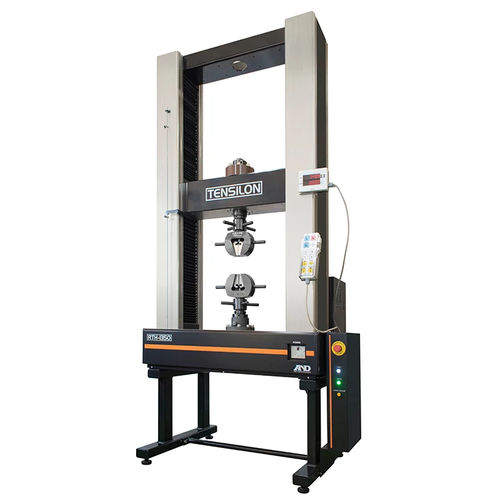

Der TENSILON RTH ist ein universelles Materialprüfgerät von A&D. Als Prüfmaschine der Klasse 0.5 konzipiert, bietet die RTH-Serie einen hochsteifen Lastträger und verbesserte Messgenauigkeit. Die Baureihe liefert bessere Bedienbarkeit, erweiterten Geschwindigkeitsbereich, hohe Abtastrate und leisen Betrieb für industrielle Prüfbedingungen.

Key features

• Genauigkeit: Prüfmaschine Klasse 0.5
• Erweiterter Hubgeschwindigkeitsbereich: 0,0001–1500 mm/min (modellabhängig)
• Hohe Abtastrate: 0,2 ms zur Erfassung momentaner Laständerungen
• Geräuscharmer Aufbau (typische Werte je nach Modell)
• Digitaler Servoantrieb für präzise Bewegungssteuerung

Operator interface
Das Farbtouchpanel bietet übersichtliche Darstellung der Parameter und vereinfacht die Prüfvorbereitung und -bedienung.

TACT (TENSILON Advanced Controller for Testing)
TACT ist ein für TENSILON optimiertes Datenverarbeitungssystem. Es unterstützt die branchenführende Abtastrate (0,2 ms), Datenanalyse, Berechnungen, Speicherung und verbessert die Bedienbarkeit der Maschine.

Screen images / Runtime / Mode
Die Benutzeroberfläche zeigt Prüfbedingungen, Moduswahl und Laufzeitbildschirme mit grafischen Darstellungen und numerischen Ergebnissen zur Unterstützung von Analyse und Berichterstellung.

Display & Commander
Abnehmbares digitales Display zur Anzeige von Last und Weg, magnetisch befestigt für flexible Positionierung. Ein kompakter Commander mit ergonomischen Tasten und Jog-Rad ermöglicht präzise manuelle Steuerung des Kreuzkopfs und eine praktische Platzierung am Display.

Applications
A&D liefert ein breites Sortiment an Prüfaufnahmen und Geräten für erweiterte Anwendungen, darunter:

• Aufnahmen für Festigkeitsmessungen: Schraubenspannbacken, Luftspannbacken, Keilspannbacken, Kompressionskäfige, Prüfaufnahmen für Druck- und Biegeprüfungen
• Geräte zur Dehnungs-/Längenmessung: SG-Serie Dehnungsmessgeräte zur Messung des Abstands zwischen Markierungen
• Geräte für Temperatur-/Umweltprüfungen: Konstantklima-/Feuchteprüfstände, Hochtemperatur- und Ultratief-Temperaturgeräte, Hochfeuchtegeräte in Gasatmosphäre oder Vakuum, Tauchprüfstände

Technical specifications

• Modellreihe: RTH series
• Antrieb: Digitales Servomechanismus
• Max. Kapazität (modellabhängig): RTH-2430: 300 kN; RTH-2410: 100 kN; RTH-1350: 50 kN; RTH-1310: 10 kN; RTH-1225: 2,5 kN
• Effektive Prüfbreite: 590 mm (größere Modelle), 420 mm (kleinere Modelle)
• Hubgeschwindigkeitsbereich: 0,0001–500 mm/min (RTH-2430), bis 1000 mm/min (andere Modelle), bis 1500 mm/min (RTH-1225)
• Geschwindigkeitsgenauigkeit: ±0,1%
• Positionsgenauigkeit des Kreuzkopfs: ±0,1% des Nennwerts (±0,01 mm bei Nennwert < 10 mm)
• Lastmessgenauigkeit: ±1% oder ±0,5% des Nennwerts (modellabhängig) im Bereich 1/1–1/1000 der Lastzelle
• Lastkalibrierung: Ein-Tasten-Kalibrierung mit integriertem Kalibrierkreis und Nennwerterkennung
• Abtastgeschwindigkeit: 0,2 ms
• Geräuschpegel (typisch): ≤70 dBA / ≤65 dBA / ≤60 dBA (modellabhängig)
• Abmessungen (Beispiele): RTH-2430: 1144 x 1040 x 2560 mm; RTH-2410: 1144 x 700 x 2275 mm; RTH-1350: 987 x 610 x 1655 mm
• Gewichte (Beispiele): RTH-2430: 1450 kg; RTH-2410: 800 kg; RTH-1350: 350 kg; kleinere Modelle ~130 kg
• Leistungsaufnahme / Versorgung (Beispiele): 5.1 kW / 7.6 kVA / 40 A (größtes); 3.1 kW / 6.0 kVA / 30 A; 1.6 kW / 3.3 kVA / 20 A; 475 W / 1.7 kVA / 15 A
• Betriebsbedingungen: Temperatur 5–40 °C, Luftfeuchte 20–80% rF (keine Kondensation)
• Anzeige: Last und Weg mit 6-stelliger Anzeige; Wegauflösung bis 1/1000
