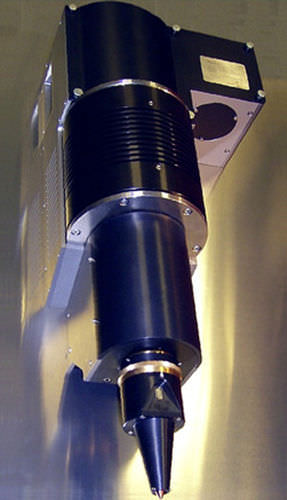

CNC-Bohrzentrum Helical Drilling Optics

Laser

Das Bohren qualitativ hochwertiger Löcher mit hohem Aspektverhältnis durch laserangeregte Plasmaerosion erfordert eine spezielle Aufbereitung des Laserstrahls. Um Löcher hoher Zir­ku­larität sowie definierter Konizität in bis zu 2 mm dicken Metallsubstraten erzeugen zu können, wird der Strahl durch eine Wendelbohroptik speziell aufbereitet. Mit dieser Wendel­bohroptik wird das Strahlprofil so optimiert, dass der in sich rotierende Laserstrahl mit einstell­barem Auftreff­winkel und Durchmesser der Rotationstrajektorie auf das Werkstück auftrifft. Auf diese Weise können positive und negative Konizitäten erzielt und minimale Lochdurch­messer von 40 µm erreicht werden. Die Abweichungen von der Zirkularität liegen im Bereich von wenigen Prozent des Durchmessers.
