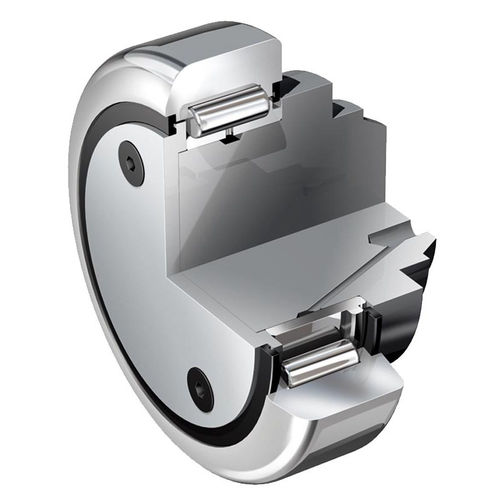

Rollenlager 2 series

RadialStahl

-Das WINKEL-Rollensystem senkt Ihre Konstruktions- und Produktionskosten -Das WINKEL-Rollensystem kann hohe Radial- und Axialbelastungen aufnehmen -Starkwandige Führungsprofile für hohe stat. und dynamische Belastungen -Optimale Krafteinleitung in die Führungsprofile -Höhere Lebensdauer von Rolle und Profil -Montagezeitersparnis durch Einschweißbolzen -Lagerkomponenten sind leicht tauschbar Techn. Details: -Die Außenringe sind aus Einsatzstahl UNI 16 CrNi 4 gehärtet 62+2 HRC -Die Außenringe sind aus Einsatzstahl UNI 16 CrNi 4 gehärtet 62+2 HRC -Flachköpfige Wälzkörper aus Stahl DIN 100 Cr 6 gehärtet 59 – 64 HRC -Anschweißbolzen aus C22E (Werkstoffnr. 1.1151) -Bolzentoleranz –0,05 mm -Nachschmierbarkeit für Rollen 4.054 – 4.063 -WINKEL-Rollen werden bei der Montage mit Schmierfett Grad 3 (z.B. Shell Gadus S2 V100 3) befettet -Einsatztemperatur der WINKEL-Rollen beträgt –20 °C bis +80 °C -WINKEL-Hochtemperaturrollen können bis 250 °C Umgebungstemperatur eingesetzt werden. -Die max. Verfahrgeschwindigkeit der WINKEL-Rollen in Stahlausführung beträgt 3 m/s. -Für die Ausführung in VULKOLLAN® und POLYAMID beträgt die max. Verfahrgeschwindigkeit 6 m/s. -Das Spiel zwischen Axialrolle und Profilinnenseite sollte max. 0,5 mm betragen.
