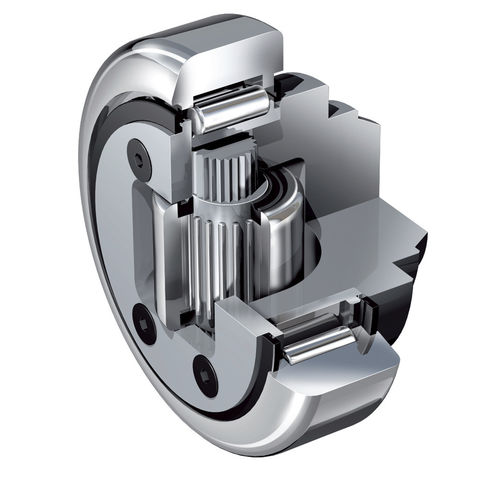

Rollenlager PR series
AxialStahlKombi

Rollenlager
Rollenlager
Rollenlager
Rollenlager
Rollenlager
Rollenlager
Rollenlager
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Rollelement
Rollen
Aufbau
Axial
Material
Stahl
Weitere Eigenschaften
Präzision, Kombi
Innendurchmesser

Min: 42 mm
(1,65 in)

Max: 103 mm
(4,06 in)

Außendurchmesser

Min: 64,8 mm
(2,55 in)

Max: 153,8 mm
(6,06 in)

Breite

Min: 20 mm
(0,787 in)

Max: 43 mm
(1,693 in)

Beschreibung

-Das WINKEL-Rollensystem senkt Ihre Konstruktions- und Produktionskosten -Das WINKEL-Rollensystem kann hohe Radial- und Axialbelastungen aufnehmen -Starkwandige Führungsprofile für hohe stat. und dynamische Belastungen -Optimale Krafteinleitung in die Führungsprofile -Höhere Lebensdauer von Rolle und Profil -Montagezeitersparnis durch Einschweißbolzen -Lagerkomponenten sind leicht tauschbar Techn. Details: Die Außenringe sind aus Einsatzstahl UNI 16 CrNi 4 gehärtet 62+2 HRC D ie Außenringe sind aus Einsatzstahl UNI 16 CrNi 4 gehärtet 62+2 HRC Flachköpfige Wälzkörper aus Stahl DIN 100 Cr 6 gehärtet 59 – 64 HRC Anschweißbolzen aus C22E (Werkstoffnr. 1.1151) Bolzentoleranz –0,05 mm Nachschmierbarkeit für Rollen 4.054 – 4.063 WINKEL-Rollen werden bei der Montage mit Schmierfett Grad 3 (z.B. Shell Gadus S2 V100 3) befettet Einsatztemperatur der WINKEL-Rollen beträgt –20 °C bis +80 °C WINKEL-Hochtemperaturrollen können bis 250 °C Umgebungstemperatur eingesetzt werden. Die max. Verfahrgeschwindigkeit der WINKEL-Rollen in Stahlausführung beträgt 3 m/s. Für die Ausführung in VULKOLLAN® und POLYAMID beträgt die max. Verfahrgeschwindigkeit 6 m/s. Das Spiel zwischen Axialrolle und Profilinnenseite sollte max. 0,5 mm betragen.
