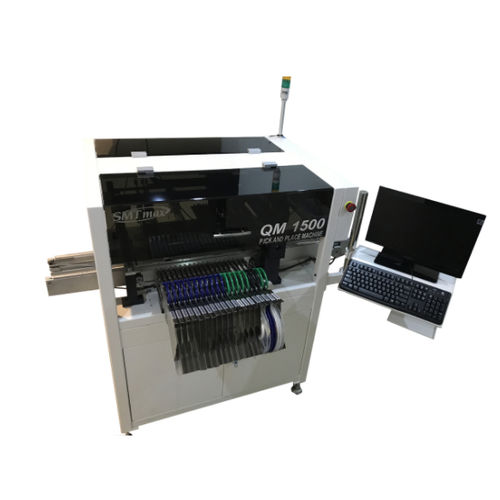

SMT-Bestückungsmaschine QM1500

automatischmit optischem Ausrichtsystem

Beschreibung: Eigenständige automatische Bestückungsmaschine mit zwei Köpfen. Die QM1500 Maschine kann 3.000 PPH Geschwindigkeit mit 0,0005 "X und Y-Achse Auflösung und hat einen geschlossenen Regelkreis und 0,045 ° Rotation Auflösung. Es kommt mit Computer-Vision-Zentriersystem für ICs (SOP, QFP, BGA, TQFP, TSOP) Dieses Modell ist in der Lage, 0201 Komponenten mit zusätzlichen Optionen (Upgrade-Kamera und grüner Griff 8x2mm Feeder) PCB Max Größe 17 "x 12" (431X304 mm) einschließlich 1 Waffel-Tray-Halterung, arbeitet mit pneumatischen Feeder, 20 Ports in der Vorderseite installiert, 20 weitere Ports optional (für die Rückseite) Sie haben auch die Möglichkeit, 20 Luft-Feeder-Ports für QM-PA01 Feeder-Kit wechseln. (QM-PA01 ist zeitaufwändiger zu programmieren und langsamer, aber eine wirtschaftlichere Alternative) Spezifikationen: - 2 Pick-and-Place-Köpfe - 3.000 geschätzte pph (Teile pro Stunde) - Duale Liner-Führungsbahnen für X und Y - Kugelumlaufspindel (anstelle der Leitspindel) - 17"×13" Arbeitsbereich (431X304 mm) - Bestückung des 0402-Standards (Upgrade-Kamera und Feeder für 0201-Bauteilbestückung) - Automatisches Computer-Vision-Zentriersystem für ICs (SOP, QFP, BGA) und bessere Platzierung von Kleinteilen. - Vollständig programmierbare digitale Z-Achse und Theta-Drehwinkel - X- und Y-Achse 0,0005" Auflösung, 0,001" Positionierung, 0,045° Rotationsauflösung - Bis zu 40 Feeder-Kapazitäten für QM1500 - Wahlweise 20 pneumatische Feederanschlüsse oder Feeder-Kit QMPA-01 - Automatische Leiterplatten-Positionskorrektur mit Fiducial-Erkennung inklusive - Automatische Post-Place-Vision-Inspektion - CAD-Datei-Konvertierungsfunktion - 12 Monate volle Werksgarantie - Teile und Arbeit
