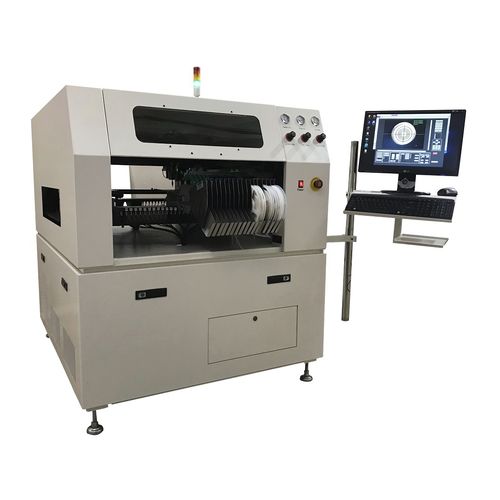

Bestückungsmaschine für LED QM3000

SMTautomatischmit optischem Ausrichtsystem

Beschreibung: Der QM3000 ist unser größter Bestückungsautomat mit einem vollständigen Farb-Vision-Inspektionssystem. Dieses Modell ist seit über 10 Jahren im SMTmax-Programm. Die 56 Feeder-Kapazität und der 18"(457mm)x12"(304mm)-Arbeitsbereich zusammen mit zwei Bestückungsköpfen bieten eine Rate von 3.500 PPH, die ideal für Kunden ist, die bereit sind, mit der internen Bestückung zu beginnen. Ein optionaler interner Förderer ist eine großartige Möglichkeit, dieses Gerät mit einer kompletten SMT-Linie zu verbinden. Der optionale Dispenser ist ein weiteres großartiges Feature für Ihre Prototyping-Anforderungen. Der gusseiserne Rahmen eliminiert Vibrationen und sorgt für thermische Stabilität. Sowohl die Hardware als auch die Software, die von SMTmax in unserem Werk in Chino, Kalifornien, hergestellt werden, bieten die Möglichkeit zur Anpassung an andere einzigartige Handhabungszwecke. Spezifikationen: - 3500 geschätzte P.P.H (Teile pro Stunde) - 18"(457mm)x12"(304mm) Arbeitsbereich (QM3000) - Platzierung von 0402 Standard (Upgrade für kleinere Teile) - Automatisches Computer-Vision-Zentriersystem für ICs (SOP, QFP, BGA) und bessere Platzierung von Kleinteilen - Vollständig programmierbare digitale Z-Achse und Theta-Drehwinkel - X- und Y-Achse 0,0005" Auflösung, 0,001" Positionierung, 0,045° Rotationsauflösung - 56 Feeder-Kapazität - Standard für QM3000 - Positionskorrektur der Leiterplatte mit Fiducial-Erkennung - Automatische Post-Place-Vision-Inspektion - CAD-Dateikonvertierungsfunktion (in .CSV komma-getrennt) - Konvertierungsfunktion für Gerber-Dateien (für Pastendosieroption) - 12 Monate volle Werksgarantie - Teile und Arbeit - Einfach zu bedienende Grafiksoftware für eine schnelle Programmierung. Die Programmierung kann mit dem "Teach-Modus" der nach unten schauenden Kamera oder durch den Import von Gerber-Datei-Grafiken oder .CSV-Datei erfolgen.
