XO-Oszillator XO-25000E

elektronischUhrenfür den erweiterten Temperaturbereich

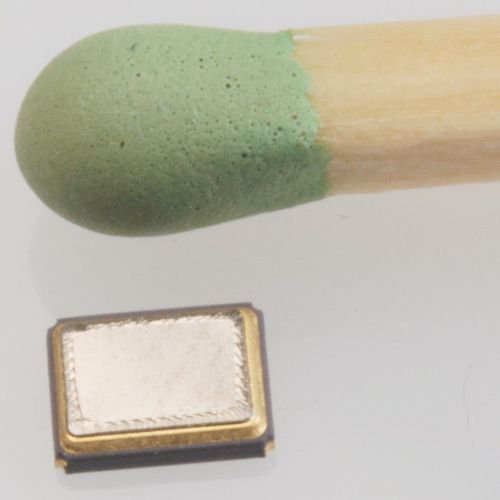

Die Produktfamilie XO-25000E bietet eine hohe Frequenzstabilität über einen sehr weiten Temperaturbereich bei kleinster Bauform. Für diese Crystal (Xtal) Oscillators (XO’s) stehen 3 verschiedene Temperaturbereiche zur Auswahl, welche nicht durch Standardprodukte abgedeckt werden; möglich sind folgende Temperaturbereiche und Frequenzstabilitäten: -55 bis +125 °C ±50ppm -40 bis +125+°C ±50ppm -40 bis +105 °C ±40ppm Diese Gesamtstabilität beinhaltet Frequenzänderung über den spezifizierten Temperaturbereich, plus Abgleichtoleranz bei 25°C, plus Frequenzänderungen bei 5% Versorgungsspannungsänderung und 5% Laständerung, sowie die Alterung im ersten Jahr. Das hermetisch dichte Keramikgehäuse hat die Abmessung von 2,5 x 2,0 mm. Alle Ausführungen sind natürlich 100% RoHS-konform. Mögliche Versorgungsspannungen sind 3,3 V, 2,5 V oder 1,8 V. Als Ausgangsignal steht (LV)HCMOS zur Verfügung. Der Ausgang kann über den Disable-Pin hochohmig geschaltet werden. Dies kann z.B. für Prüf- und Testzweck hilfreich sein. Der niedrige Jitter von < 1ps rms (12kHz bis 20MHz) macht diese XO‘s auch für anspruchsvolle Anwendungen einsetzbar. Features Ausgangssignal HCMOS Disable-Eingang um Ausgang hochohmig zu schalten Jitter von < 1ps rms (12kHz bis 20MHz) Betriebsspannung + 3.3 V, + 2,5 V oder + 1,8 V Arbeitstemperatur-Bereiche: -55 bis +125 °C ±50ppm -40 bis +125 °C ±50ppm -40 bis +105 °C ±40ppm Applications Alle Anwendungen die einen stabilen Referenztakt über einen sehr großen Temperaturbereich bei harten Umgebungsbedingungen erfordern, wie z.B.: Ölbohrtechnik Geothermie Luft- und Raumfahrt
