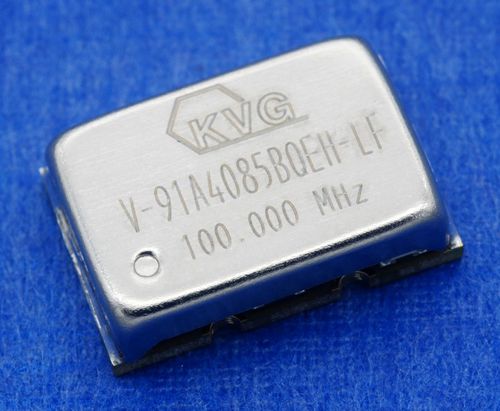

VCXO-Oszillator V-91A000 LVHCMOS

elektronischSMDHochfrequenz

Die V-91A000 / V-91B000-Serien sind eine Reihe hochfrequenter VCXOs mit einem extrem niedrigen Phasenrauschen, nahe der Performance von OCXOs mit gleicher Frequenz. Während die V-91A000- Serie ein LVHMCOS Ausgangssignal bei 3.3V zur Verfügung stellt, liefert die V-91B000-Serie ein Sinussignal mit einem Pegel größer als +10 dBm bei 5 V Versorgungsspannung. Die Gesamtstabilität inklusive der Abgleichtoleranz, der Frequenzstabilität über Temperatur sowie bei Spannungs- und Lastschwankungen und der Langzeitstabilität (Alterung) über 10 Jahren ist kleiner als ± 25 ppm für Frequenzen bis 125 MHz und kleiner als ± 30 ppm für Frequenzen oberhalb von 125 MHz. Der Ziehbereich der Frequenz ist größer als ± 30 ppm bzw ± 35 ppm, woraus sich ein sog. „Absolute Pulling Range“ (APR) von mindestens ± 5 ppm ergibt. Dies gewährleistet, dass der VCXO unter allen Bedingungen während 10 Jahren Betrieb auf seine Nominalfrequenz gezogen werden kann. Verwendet man einen solchen low Phase Noise VCXO in einer PLL in Kombination mit einem low noise tight stability 10 MHz OCXO wie z.B. KVG’s Low Phase Noise OCXO Serie O-30, bekommt man den Vorteil von beiden Oszillatoren: zum einen die gute Frequenzstabilität und das sehr gute trägernahe Phasenrauschen des 10 MHz OCXOs und für Offset-Frequenzen oberhalb von 1 kHz die geringe elektrische Leistung, das kleine Gehäuse und das exzellente Phasenrauschen des 100 MHz VCXOs.
