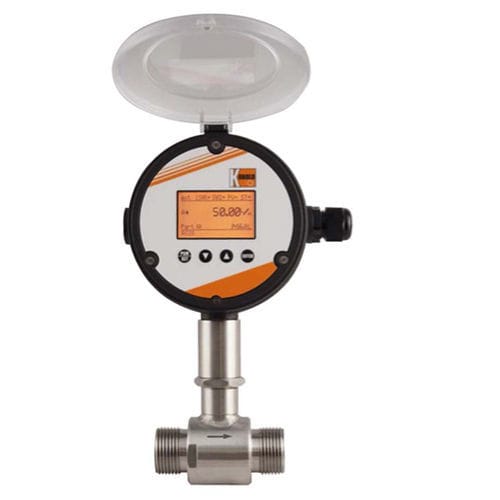

Turbinen-Durchflussmesser DOT für Wasserfür KraftstoffDN32 - 1"1/4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Turbinen
- Flüssigkeit
- für Wasser, für Kraftstoff
- Rohrdurchmesser
- DN32 - 1"1/4, DN25 - 1", DN50 - 2", DN15 - 1/2", DN100 - 4", DN80 - 3", DN40 - 1"1/2, DN225 - 9", DN20 - 3/4", DN90 - 3"1/2, DN65 - 2"1/2, DN275 - 11", DN300 - 12", DN250 - 10", DN125 - 5", DN150 - 6", DN175 - 7", DN60 - 2"1/4, DN200 - 8"
- Installierung
- Inline, Flansch
- Material
- Edelstahl, Stahl
- Kommunikation
- 4-20 mA, mit Impulsausgang, mit Digitalausgang
- Versorgungsspannung
- 24 VDC, 12 VDC
- Schutzniveau
- IP67, IP66, IP55
- Weitere Eigenschaften
- mit Zähler
- Durchsatz
Max: 2.700 m³/h
(95.349,6 ft³/h)Min: 0,1 m³/h
(3,5 ft³/h)- Prozesstemperatur
Max: 120 °C
(248 °F)Min: 0 °C
(32 °F)- Prozessdruck
250 bar
(3.625,94 psi)- Präzision
0,5 %
- Wiederholbarkeit
0,02 %
Beschreibung
Der Turbinenrad-Durchflussmesser vom Typ DOT besteht aus einer schraubenförmigen in zwei Wolframkarbidlagern aufgehängten Turbine, die aus massivem, ferritischem und hochwertigem Edelstahl besteht, wobei die ganze Einheit in einem nichtmagnetischen Edelstahlgehäuse unterbracht ist.
Gegenüber den Flügelspitzen ist im Gehäuse eine Geberspule mit einem Permanentmagnetkern angebracht, so dass über die Flügel ein Magnetstrom erzeugt wird.
Durch die Drehung der Turbine wird in der Spule eine geringe Spannung induziert, deren Frequenz der Rotordrehzahl und somit der Durchflussmenge direkt proportional ist.
Eine Erhöhung der Mediums Viskosität reduziert den linearen Durchflussbereich und verschiebt den k-Faktor.
Ferner ist der Einfluss der Viskosität abhängig von der Drehzahl der Rotoren. Diese Auswirkung auf die Linearitätskurve ist bei Geräten mit kleinerer Anschluss-Nennweite noch größer.
