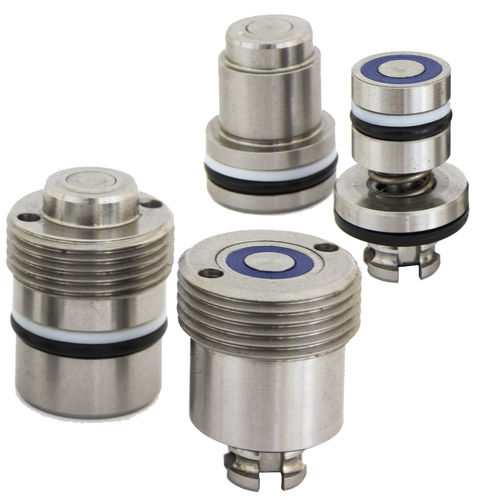

Pneumatischer Anschluss ICME / ICNI

hydraulischPush-to-LockEdelstahl

MECHANIKEN / NIPPEL, NW 3/5/8 BIS 350 BAR Diese Kupplungselemente können nur mechanisch gekuppelt werden und dienen zur Übertragung von flüssigen und gasförmigen Medien. - Unter Druck und drucklos kuppelbar - Für Fluide und Gase geeignet - Funktionsteile aus hochfestem Edelstahl - Einbau in individuelle Aufnahmekontur - Strömungsoptimiert (echte Nennweite) - Geringe Verschmutzungsmöglichkeit - Einfache Montage Diese Kupplungselemente können nur mechanisch gekuppelt werden und dienen zur Übertragung von flüssigen und gasförmigen Medien. Einsatzempfehlungen: Die eignen sich besonders zur Plattenmontage Einbauelemente in . Mehrfach-Kupplungssystemen Einschraubelemente können direkt in den Vorrichtungskörper z.B. eines Wechselsystems eingeschraubt werden. Kupplungsnippel und Kupplungsmechanik stehen sich vor dem Kupplungsvorgang koaxial gegenüber. Die Aufnahmekörper beider Kupplungselemente müssen ca. 2 mm vor dem Kontakt der stirnseitigen Dichtfläche geführt werden, ohne dabei die radiale Positionstoleranz zu überschreiten. Sind Kupplungsnippel und Kupplungsmechanik miteinander gekuppelt und stehen unter Druck, wirkt zwischen ihnen eine Kupplungskraft. Die Kupplungskraft muß kraft- oder formschlüssig von außen aufgenommen werden.
