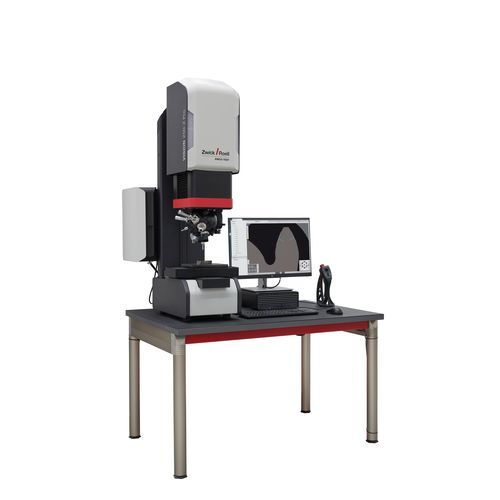

Der Universalhärteprüfer VisionLine bietet vielseitige Härteprüfung von Mikro bis Makro für Produktion und Labor. Unterstützt die Verfahren Vickers, Knoop, Brinell, Rockwell sowie Kohlenstoff- und Kunststoffprüfung. Intuitive Bedienung über Touch-Display, PC oder Bedieneinheit "MotionControl". In halbautomatischen und vollautomatischen Ausführungen verfügbar. Das System umfasst einen konfigurierbaren Werkzeugwechsler (bis zu 8 Positionen), KI-gestützte Auswertung (ecos™ III) und ein hochpräzises Optik- und Kamerasystem.

Anwendungsbereiche

• Einzelhärteprüfungen
• Reihen- und Gleichteilprüfungen
• Härteprüfung an Zahnrädern, Schweißnähten, Jominy-Proben und vielfältigen Bauteilgeometrien
• Prüfungen an Stahl, Aluminium, Kupfer, Messing, Gold, Keramik, Kohlenstoff und Kunststoff

Prüfverfahren

• Vickers
• Knoop
• Brinell
• Rockwell
• Kohlenstoffprüfung
• Kugeldruckhärte

Prüfkraft

• Standard: 0,3 - 250 kg
• Optional: ab 0,01 kg (10 g) bzw. 0,3 g in Abhängigkeit vom Modell

Varianten / Ausführungen

• Handradvariante
• Motorische Z-Achse
• Vollautomatische Bauteilpositionierung (Lineartisch, Werktischlösungen)
• Unterschiedliche Prüfhöhen und Lastbereiche (abhängig vom Modell)

Normen / Normkonformität

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (Kunststoffprüfungen)

Produktvorteile

• Großer Lastbereich 0,01 kg – 250 kg (je nach Ausstattung)
• Geeignet für Vickers, Knoop, Brinell, Rockwell, Kohlenstoff- und Kunststoffprüfungen
• Automatische Helligkeitsregelung und KI-gestützte Auswertung für effiziente, zuverlässige Ergebnisse
• Einfache Steuerung via Touch-Display, PC oder MotionControl
• Erhältlich in halbautomatischer und vollautomatischer Ausführung

Funktionen / Highlights

• Bis zu 8-fach frei konfigurierbarer Werkzeugwechsler (Objektive, Eindringkörper, Laser, Brinell SmartLight)
• Optionale Lasterweiterung (Erweiterung des Lastbereichs auf sehr kleine Lasten möglich)
• Modulare, externe Steuerung (6. Generation) für einfache Wartung und Nachrüstbarkeit
• Verspannsysteme und vielfältiges Zubehör (Prismen-, Plan- und Kugelprüftische, Sockel, Laser zur Positionierung)
• Software ecos™ III mit Quicktest, Reihenmessung und Panorama-Funktion; KI-gestützte Auswertung

Varianten im Vergleich (Auszug)
Vision 250 | Vision 250-Z | Vision 250-Z Pro
Lastbereich: 0,3-250 kg (optional ab 10 g) | 0,3-250 kg (optional ab 10 g) | 0,3-250 kg (optional ab 10 g)
Werkzeugwechsler: 3-fach (optional 8-fach) | 3-fach (optional 8-fach) | 3-fach (optional 8-fach)
Anzeige: 15.6" Touch Panel PC | 15.6" Touch Panel PC | externer PC
Automatisierungsgrad: halbautomatisch | halbautomatisch | vollautomatisch
Software: ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
Bauteil-Positionierung: manuell | manuell | Lineartisch
Prüfteilzustellung: Handrad | motorische Z-Achse | motorische Z-Achse und Lineartisch

Hinweis
Die VisionLine-Familie umfasst Modelle mit unterschiedlichen Prüfständen, Kamerakonfigurationen und Ausstattungsvarianten. Die konkrete Konfiguration (Prüfhub, Tischgröße, maximale Werkstückhöhe und -gewicht, Leistungsaufnahme) hängt vom gewählten Modell ab.

Caractéristiques / spécifications techniques

• Lastbereich (Serie): 0,3 - 250 kg (optional ab 0,01 kg / 10 g je nach Modell)
• Max. Prüfhöhe: Vision 250 = 220 mm; Vision 250-Z = 175 mm; Vision 250-Z Pro = 175 mm
• Prüftisch: Vision 250 / 250-Z Ø 90 mm; Vision 250-Z Pro 150 x 200 mm
• Auflösung Auswertekamera: 12 Mpix mit CMOS-Sensor
• Max. Werkstückgewicht: Vision 250 / 250-Z = 200 kg; Vision 250-Z Pro = 60 kg
• Betriebssystem (Standard PC-Modelle): Windows 11
• Raumtemperatur (nach ISO/ASTM): +5 °C bis +40 °C
• Luftfeuchtigkeit: max. 70 % (nicht kondensierend)
• Schutzart: IP20
• Leistungsaufnahme (je nach Modell): Beispiele aus Datenblättern: 120/50 W, 720/100 W, 600/100 W (modellabhängig)
• Typische Abmessungen (BxTxH, abhängig vom Modell): z. B. 305 x 680 x 1271,5 mm (Vision 250) oder 645 x 680 x 1216,5 mm (Vision 250-Z Pro)
