Positionsmesssystem ZED82B

LängenTemperaturinduktiv

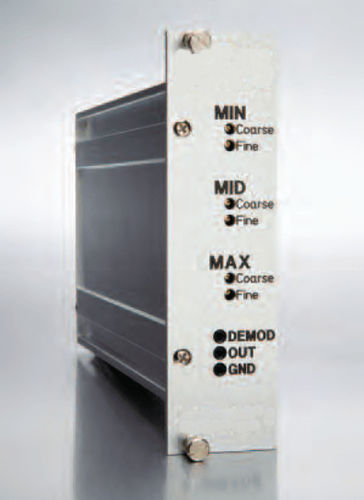

ZED82B Serie von hochpräzisen Wegmessgeräten Chassis-System verwenden modulare Rack-Modus, um personalisierte Baustein Messlösungen bieten. ZED82B Messmodul Das hochpräzise Wegmesssystem ZED82B ist in einem modularen Rack-Format für mehrkanalige Weg-, Rundlauf- und Positionsmessungen verpackt. Es ist ideal für Industrie-, Labor- und Produktionstestanwendungen. Das 3U-by-7T Eurocard-Messmodul ist neben den Sensoren die grundlegende Komponente dieses berührungslosen Messsystems. Dieses Modul - das das Sensorsignal konditioniert - enthält die induktive Brücke und die Signalaufbereitungsschaltungen, die den Messausgang erzeugen, eine lineare Spannung, die proportional zur physikalischen Verschiebung des Messobjekts relativ zum Sensor ist. Die ZED82B-Serie bietet 27 verschiedene Sensoren zur Auswahl. Es gibt zwei Arten von mehrkanaligen 19-Zoll-Gehäusen: 3U / 94HP (maximales Gehäuse); U / 42HP (halbes Gehäuse). HAUPTEIGENSCHAFTEN Modularisiertes Rack-Format Standard 3U durch 7T Eurocard-Module Auflösung bis 10 Mikroinch oder besser Mehrere Kanäle, Rackmontage oder Tischgehäuse 21 Standard-Temperatursensoren und 10 Sensoren für moderate Temperaturen. optionen Es sind viele Optionen verfügbar, um ein Standardsystem an die genauen Anforderungen der Anwendung anzupassen. Die beliebtesten sind: Sensorkabel und Spezialkalibrierungen. Sensorkabel Sensorkabelverlängerung Die meisten Sensoren können mit längeren Kabeln betrieben werden, obwohl eine größere Kabellänge einige Leistungsspezifikationen beeinträchtigen kann und wird. Es sind auch kürzere als die Standardkabellängen erhältlich. Rufen Sie einen Anwendungstechniker an, um Ihre speziellen Anforderungen zu besprechen.
