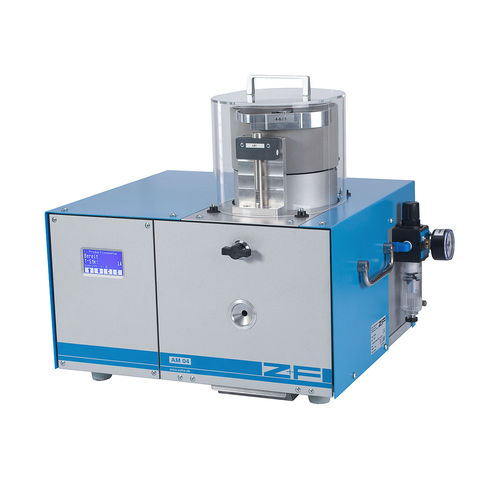

Abisolier- und Crimpmaschine / für Aderendhülsen Z+F AM 04

halbautomatischpneumatisch

Modularer Stripper-Crimper AM 04 Technische Kurzinformation Die AM 04 ist ein elektropneumatisch angetriebener, modular aufgebauter Stripper-Crimper zur rationellen Verarbeitung von losen isolierten Z+F-Aderendhülsen. Der Stripper-Crimper ist unter Verwendung entsprechender Rüstteile für Aderendhülsen der Querschnitte 4 bis 10 mm² (AWG 12 – 8) und Crimplängen von 8 bis 18mm umrüstbar. Spezifikation Zur exakten Festlegung der benötigten Rüstteile sind die genauen Angaben der zu verarbeitenden Aderendhülsentypen, Querschnitte und Längen sowie die zu verarbeitenden Leitungen erforderlich. Option: Quadrocrimp-Werkzeug Der Stripper-Crimper kann mit einem Quadro-Crimpwerkzeug ausgerüstet werden, welches einen quadratischen 4-Seitencrimp erzeugt. Crimpbereich: 4 – 10 mm² (AWG 12 – 8) Crimplänge (CL): Trapez 8 – 18 mm / Quadro 8 – 12 mm Einführlänge: 28 mm + CL Taktzeit: 2,5 s Anschluss: 100 - 240/50 - 60/110 V/Hz/VA Druckluftanschluss: 5,5 bar (79.77 psi) Abmessungen (B x T x H): 530 x 400 x 460 mm (20.9 x 15.7 x 18.1 in.) Gewicht: 42 kg (92.6 lbs) Bestell-Angaben: Auf Anfrage
