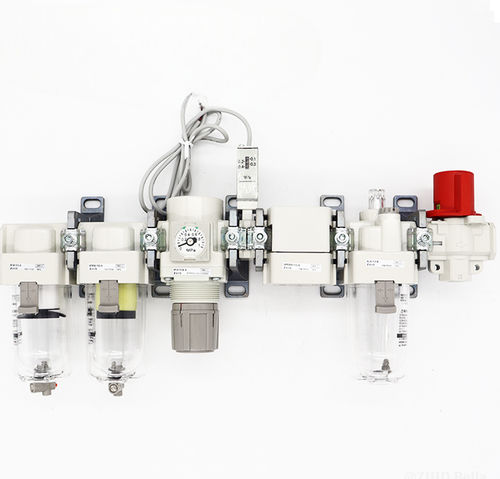

Industrie-Luftaufbereitungsanlage AC30M-F03EKSV-B

kompaktmodular

Produktübersicht

• Modulare Luftaufbereitungseinheit, die Luftfilter (AF), Ölabscheider (AFM), Regler (AR) und Schmiergerät (AL) für Druckluftsysteme kombiniert.
• Polycarbonat-Schale für bessere Sichtbarkeit und erhöhte Beständigkeit.
• Werkzeugfreier Wechsel des Elements: Element und Schale in einem Stück für schnellen manuellen Austausch.
• Kompaktes Design reduziert den erforderlichen Wartungsplatz (bis zu 46 % Reduktion).

Detaillierte Beschreibung
Beschreibung für ZJHD AFM30-F03-A + AC30-F03E-KSV-B
Die Baugruppe vereint Filtration, Nebelabscheidung, Druckregelung und Schmierung in einem kompakten Modulblock, geeignet für industrielle Druckluftleitungen. Typische Anwendungen: Versorgung von Pneumatikgeräten, Steuerpulten und Produktionsmaschinen, die geregelte, trockene und geschmierte Luft benötigen.

AC-Serientabelle

• Serie: AC
• Gehäusegröße (Body Size): 30 — Standardgröße für mittlere Durchflüsse
• Gewindeart: F (G)
• Anschlussgröße: 3 (3/8)
• Option a: – — Ohne automatische Entwässerung (wenn angegeben)
• Option b: E — Quadratischer Einschub-Manometer (mit Grenzindikator)
• Anbau: KSV — enthält Rückschlagventil, Druckschalter und 3-Wege-Ventil
• Halbstandard (Standard): Einstellbereich 0,05–0,85 MPa; Polycarbonat-Schale; Schmiergerät ohne Entleerungsventil
• Halbstandard (alt): Mit Entleerungsventil (entlastend); Durchflussrichtung links→rechts; Typenschild; Warnschild für Schale und Manometer in imperialen Einheiten: MPa

AFM-Serientabelle

• Serie: AFM
• Gehäusegröße: 30
• Gewindeart: F (G)
• Anschlussgröße: 3 (3/8)
• Option a: – — Ohne Montageoption (wenn angegeben)
• Option b: – — Ohne automatische Entwässerung (wenn angegeben)
• Halbstandard: Polycarbonat-Schale; optionale Entwässerung; Durchflussrichtung links→rechts; Typenschild und Warnhinweise in MPa

Zusätzliche Abbildungen in der Beschreibung
Die Produktgalerie enthält mehrere Ansichten, Montageillustrationen und eine Bestellanleitung zur Verdeutlichung der Modellcodes und verfügbaren Optionen.

Technische Daten

• SKU: AC30M-F03EKSV-B (AFM30-F03-A + AC30-F03EKSV-B)
• Marke: ZJHD
• Kategorie: Luftaufbereitungseinheit
• Serie / Bezeichnung: AF / AFM / AR / AL
• Zusammensetzung: Luftfilter (AF) + Ölabscheider (AFM) + Druckregler (AR) + Schmiergerät (AL)
• Gehäusegröße: 30
• Gewindeart: F (G)
• Anschlussgröße: 3 (3/8)
• Anbau: KSV (Rückschlagventil, Druckschalter, 3-Wege-Ventil enthalten)
• Option b (AC): E = quadratischer Einschub-Manometer mit Grenzindikator
• Option a (AC): Ohne automatische Entwässerung (wenn angegeben)
• Halbstandardfunktionen (AC): 0,05–0,85 MPa; Polycarbonat-Schale; Schmiergerät ohne Entleerungsventil
• Halbstandardfunktionen (AFM): Polycarbonat-Schale; optionale Entwässerung; Durchfluss links→rechts; Typenschild und Hinweise in MPa
• Durchflussrichtung (wenn angegeben): Links → Rechts
• Materialhinweis: Polycarbonat-Schale für Transparenz und Sichtbarkeit
