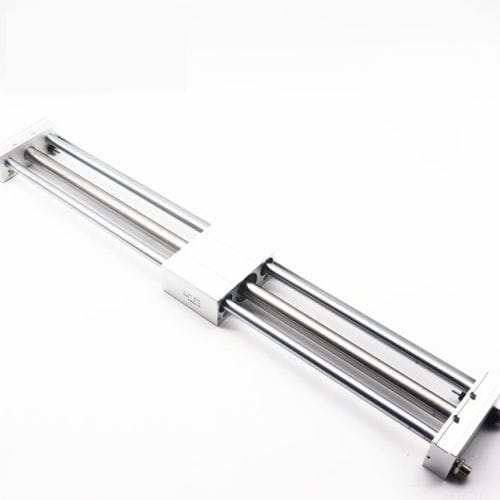

Pneumatikzylinder RMTL16-500SAkolbenstangenlosmit Magnetkolbendoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Technologie
- mit Magnetkolben, kolbenstangenlos
- Konfigurierung
- doppeltwirkend
- Weitere Eigenschaften
- kompakt, mit regulierbarer Federung, geführt, mit integrierter Führung, mit Stoßdämpfer, mit Magnetkupplung
- Hub
500 mm
(19,685 in)- Kolbendurchmesser
16 mm
(0,63 in)
Beschreibung
Kurzbeschreibung
Technische Tabelle
Eigenschaften / technische Spezifikationen
- RMTL Serie geführter rohrloser Zylinder RMTL16-500SA
- Dieser magnetische pneumatische rohrlose Zylinder verfügt über einen beweglichen Kolben mit Ringmagneten. Der Laufwagen ist mit Magneten ausgestattet, die die magnetische Kopplung zwischen Laufwagen und Kolben ermöglichen. Der Laufwagen gleitet frei entlang des Hauptrohrs.
- Staubdichtes Design durch Trennung zwischen Laufwagen und Kolben.
- Platzsparende Bauform.
- Nicht verstellbare Gummipuffer und einstellbare pneumatische Dämpfung an beiden Enden sorgen für einen sanften Lauf; der Einsatz von Stoßdämpfern verbessert die Dämpfungswirkung.
- Doppelte Führungen gewährleisten hohe Präzision und tragen Seiten- oder Versatzlasten.
Technische Tabelle
- Modell: RMTL — Geführter rohrloser Zylinder (Magnetkupplung / Rillenkugellager)
- Bohrung: 16 — 16 mm
- Hub: 500 — 500 mm
- Magnet: S — Mit Magnet
- Dämpfungsart: A — Mit zwei Stoßdämpfern
- Gewindetyp: – — M5
- Anschlussgröße: – — M5X0.8
- Wirkungsweise: – — Doppelwirkend
Eigenschaften / technische Spezifikationen
- Modell: RMTL
- Bohrung: 16 mm
- Hub: 500 mm
- Magnet: Mit Magnet (S)
- Dämpfungsart: Mit zwei Stoßdämpfern (A)
- Gewindetyp: M5
- Anschlussgröße: M5X0.8
- Wirkungsweise: Doppelwirkend
- SKU / Referenz: RMTL16-500SA
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von ZJHD Automation Technology Co., Ltd. anzeigenWeitere Produkte von ZJHD Automation Technology Co., Ltd.

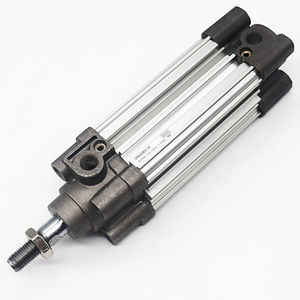

Pneumatic Cylinder
Verwandte Suchbegriffe
- Zylinder
- Doppeltwirkender Zylinder
- Luftzylinder
- Rundtisch
- Einfachwirkender Zylinder
- Kolben-Zylinder
- Kompakter Zylinder
- Zylinder für Industrieanwendungen
- Standardzylinder
- ISO-Zylinder
- Zylinder / anodisiertes Aluminium
- Edelstahlzylinder
- Präzisionszylinder
- Kolbenstangenzylinder
- Zylinder mit Magnetkolben
- Vertikaler Rundtisch
- Zugstangenzylinder
- Mini-Zylinder
- Zylinder / ISO 15552

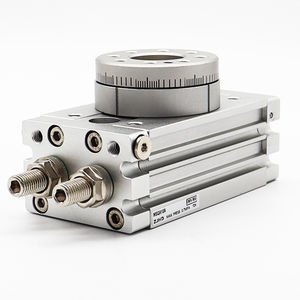

- Kompakter Rundtisch
