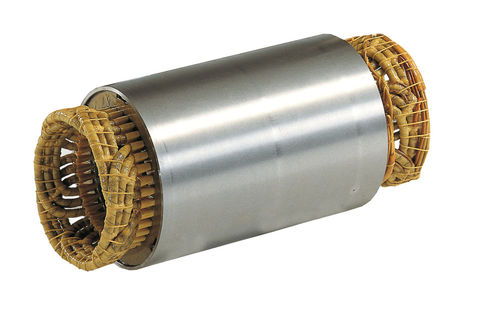

Asynchronmotor HYDT

AC4-poligHochspannung

Übersicht
Die HYDT-Hochspannungsunterölmotoren von ZIEHL-ABEGG bieten eine kompakte, leistungsdichte Lösung für Offshore- und Marine-Anwendungen. Durch Ölfüllung und das Fehlen eines Gehäuses lassen sie sich in platz- und gewichtsbeschränkte Antriebssysteme und Tiefsee-Anwendungen integrieren.

Produktspezifikation
Der HYDT ist als Stator-Rotor-Einheit ohne Gehäuse und Lagerung ausgeführt, was die direkte Integration in Propellerantriebe, Schubmodule oder spezialisierte Marineantriebe ermöglicht. Die Hochspannungs-Ausführung reduziert die benötigten Kabelquerschnitte, was bei langen Zuleitungen von Vorteil ist.

Eigenschaften & Besonderheiten
Die Kühlung kann entweder durch Meerwasser an der Gehäuseoberfläche oder über einen separaten Ölkühler erfolgen. Die Ölfüllung macht ein druckfestes Gehäuse auch bei großen Wassertiefen überflüssig. Pöl- und Spannungsvarianten ermöglichen die Anpassung an spezifische Einbau- und Versorgungsbedingungen. Höhere Leistung oder höhere Spannung auf Anfrage.

Technische Daten

• Leistung bis 280 kW
• Spannung: 3.000 V
• Polausführungen: 2 und 4 Pol
• Ölgefüllter Hochspannungs-Unterölmotor (kein druckfestes Gehäuse für Tiefseeanwendungen erforderlich)
• Kühloptionen: Meerwasserkühlung am Gehäuse oder separater Ölkühler
• Ausführung: Stator-Rotor-Einheit ohne Gehäuse oder Lagerung für kompakte Integration
• Hohe Leistungsdichte und geringes Gewicht, geeignet für Offshore- und Marine-Anwendungen sowie große Wassertiefen
• Die Hochspannungs-Ausführung erlaubt kleinere Kabelquerschnitte (vorteilhaft bei langen Zuleitungen)
• Höhere Leistung oder höhere Spannung auf Anfrage
