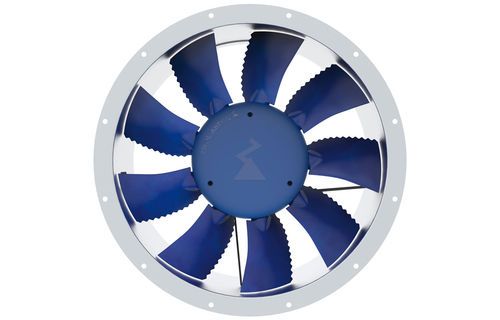

Axialventilator MAXventowlet

ACmit Asynchronmotormit EC-Motor

Übersicht
Vor einigen Jahren setzte ZIEHL-ABEGG mit der Einführung biomimetischer Laufräder einen wichtigen Meilenstein. Die dritte Generation der MAXventowlet Mitteldruckventilatoren profitiert von diesem bewährten Design und bietet niedrige Geräuschemissionen (Verbesserung bis zu 12 dBA gegenüber früheren Modellen). Das einzigartige ZAmid® Hochleistungs-Composite macht die leichten Laufräder korrosionsfrei und ideal für Mitteldruckbereiche geeignet. Das modulare MAXventowlet-System (bis Laufraddurchmesser 1.400 mm) ermöglicht hohe Anpassungsfähigkeit durch verschiedene Laufradmaterialien, Gehäuselängen und Blattzahlen. Die Ex-Ausführung eignet sich für Anwendungen mit entzündbaren Gasen und Stäuben.

Produktspezifikation
Dieser modulare Hochleistungs-Axialventilator lässt sich optimal an individuelle Anforderungen anpassen. Das biomimetische Flügeldesign sorgt für optimale Effizienz bei geringer Geräuschentwicklung und hoher Leistungsdichte dank Innenläufermotoren. Verfügbar in AC- und EC-Technologie (ECblue). Baugrößen 315 – 1.400 mm, Volumenströme bis 144.500 m³/h und statische Drücke bis 2.200 Pa.

Eigenschaften & Besonderheiten

• Niedrige Betriebskosten durch optimalen Wirkungsgrad und minimale Geräuschentwicklung dank biomimetischem Flügeldesign
• Werkseitig eingestellter Flügelwinkel kombiniert mit wählbarer Blattzahl zur optimalen Abstimmung auf den Betriebspunkt
• Kurze und lange Gehäuseausführung gemäß Eurovent (315 - 1.400 mm)
• Gehäusematerialien: feuerverzinkter Stahl, Edelstahl 304 oder 316L; optionale Lackierung oder Feuerverzinkung
• Glatte Laufruhe und hohe Dauerfestigkeit durch dynamisches Wuchten auf 2 Ebenen
• Verfügbar für Ex-Zonen: Zone 1 & 2 für Gase und Zone 21 & 22 für Stäube (Gerätegruppe II) gemäß Richtlinie 2014/34/EU

Motorenkonzepte

• Innenläufermotoren
• Auf Anfrage: IEC-, NEMA- und andere Motorstandards
• Außenläufer-Optionen: ECblue-Technologie mit integriertem, auf den Ventilator abgestimmten Regler

Explosionsgeschützte Ausführung

• Erhältlich in 14 Baugrößen (315 – 1.400 mm)
• Temperaturklasse: T4 / T125°C
• Gerätegruppe: IIB + H2 / IIIC
• Innenläufermotor (AC) verfügbar
• EPL: Gb / Gc / Db / Dc
• Anwendbare Zonen: 1 / 2 / 21 / 22
• Motorzündschutzarten: Ex db / Ex db eb
• Ventilatorzündschutzart: Ex h (konstruktive Sicherheit „c“)
• Geeignete Umgebungstemperaturen: -20/-60 bis +40/+60°C (je nach Konfiguration)
• Zertifikate: ATEX, IECEx

Technische Daten

• Serie / Modell: MAXventowlet
• Flügelgeometrie: biomimetische Flügel aus ZAmid® Hochleistungs-Composite
• Verfügbare Flügeldurchmesser: 315 mm bis 1.400 mm
• Max. Volumenstrom: bis 144.500 m³/h
• Max. statischer Druck: bis 2.200 Pa
• Gehäuseoptionen: feuerverzinkter Stahl, Edelstahl 304, Edelstahl 316L; Lackierung oder Feuerverzinkung optional
• Gehäuselängen: kurz und lang gemäß Eurovent
• Wuchten: dynamisches Wuchten auf 2 Ebenen
• Motortechnologien: AC-Innenläufer, EC (ECblue) Außenläufer mit integriertem Regler; IEC/NEMA Optionen auf Anfrage
• Explosionsschutz: zertifiziert für Zonen 1/2 (Gas) und 21/22 (Staub) nach Richtlinie 2014/34/EU, Temperaturklasse T4/T125°C, EPL Gb/Gc/Db/Dc
• Anwendungen: Kraftwerke, Windenergie, Kühltürme, Prozess- und Industriekühlung, Chemie- und Petrochemietechnik, Lackierereien und Absauganlagen, Trocknungstechnik, Bahntechnik, Marineanwendungen, Lagertechnik, lebensmittelnahe Industrie
