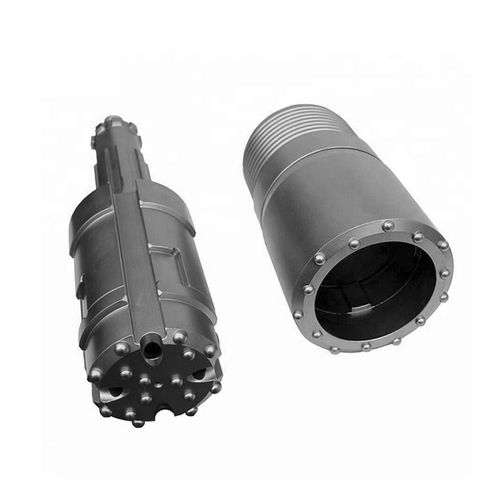

Imloch-Bohrspitze

mit Knöpfenfür Felsgestein

Konzentrisches Abraumbohrsystem Kurze Einführung des Concentric Abraumbohrsystems Das konzentrische Abraumbohrsystem besteht aus drei Teilen: zentraler Pilotmeißel, Verrohrungsschuh und symmetrischer Ringbohrmeißel. Der zentrale Pilotmeißel bohrt den mittleren Teil des Bohrlochs weg und führt den Bohrstrang, der zusammen mit einem symmetrischen Opferringbohrer zu einem Vollflächenbohrer wird. Der Verrohrungsschuh wird an ein Futterrohr geschweißt oder mit einem Gewinde versehen, das durch den Schlag des DTH-Hammers und des zentralen Pilotmeißels nach unten gezogen wird. Die Baugruppe aus symmetrischem Ringbohrmeißel und Verrohrungsschuh wird mit einem Hammerschaft im zentralen Pilotmeißel arretiert, und der Ringbohrmeißel soll das Segment des Futterrohrs bohren, um in das Bohrloch vorzustoßen. Die obere Schulter des Pilotmeißels greift in die Schulter des Verrohrungsschuhs ein. Die Schlagenergie des DTH-Hammers wird durch den Pilot- und Ringbohrmeißel übertragen, wodurch das Gestein zerkleinert wird; ein Teil der Schlagenergie treibt die Verrohrung voran. Nach Abschluss von Bohrung und Verrohrung wird der Bohrstrang mit dem Pilotmeißel durch eine leichte Rückwärtsdrehung zurückgeholt, um die Bajonettkupplung zu entriegeln. Der Ringbohrmeißel bleibt im Bohrloch und kann nur dann geborgen werden, wenn die Verrohrung geborgen wird. Die Bohrung wird mit einer konventionellen Bohrung bis zur gewünschten Tiefe im Grundgestein fortgesetzt. Das Bohren durch loses, unverfestigtes Material wie Boden, Ton, Schluff, Sand, Kies und Geröll ist das so genannte Deckgebirge, das aufgrund der Neigung der Erde, hinter dem Bohrmeißel einzusinken, oft problematisch ist. Das Symmetrische Casing-Bohrsystem dient lediglich dazu, in Gesteinsformationen zu bohren, in denen sich einige solcher Ovale und Brüche befinden, und es stellt die neueste Technologie für simultane Abraum-Casing-Bohrsysteme dar.
