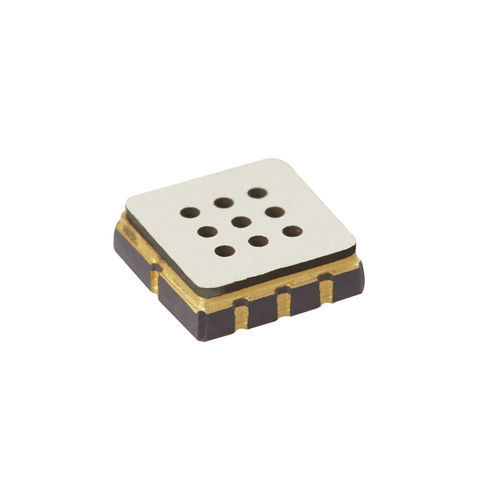

Äthanol-Gassensor GM-302C

MEMSzur Überwachung der Luftqualtät

Der GM-302C ist ein hochmoderner MEMS (Micro-Electro-Mechanical Systems)-Alkoholgassensor, der für die hochempfindliche Erkennung von Ethanoldämpfen entwickelt wurde. Mithilfe der MEMS-Verarbeitung wird eine Mikro-Heizplatte auf einem Siliziumsubstrat konstruiert, die mit gasempfindlichen Metalloxid-Halbleitermaterialien kombiniert wird, die in reiner Luft eine geringe Leitfähigkeit aufweisen. Wenn der Sensor Ethanol ausgesetzt wird, erhöht sich seine Leitfähigkeit proportional zur Gaskonzentration, was eine einfache Schaltung zur Umwandlung der Leitfähigkeitsänderungen in Ausgangssignale ermöglicht, die dem Ethanolgehalt entsprechen. Anwendung Er eignet sich für den Ethanoldampf in den Anwendungs- und Testbereichen von Unterhaltungselektronikprodukten wie Mobiltelefonen und Computern; er eignet sich auch für die Überwachung von Kraftfahrzeugfahrern und anderen Risikomitarbeitern nach dem Trinken. Merkmale Dieses Produkt nimmt MEMS-Technologie, mit solider Struktur und gute Stoßfestigkeit; es hat die Vorteile der geringen Größe, geringer Stromverbrauch, hohe Empfindlichkeit, schnelle Reaktion Erholung, einfache Antriebsschaltung, gute Stabilität und lange Lebensdauer. Parameter - Einzelheiten Modell - GM-302C Typ - MEMS-Alkohol-Gassensor Gehäuse - Keramik Erkanntes Gas - Ethanol-Dampf Erfassungsbereich - 1ppm - 500ppm Schaltungsbedingungen - - Versorgungsspannung (Vc): ≤24V DC - Heizspannung (VH): 3,3V±0,1V (AC/DC) Heizwiderstand (RH) - 85Ω±5Ω (bei Raumtemperatur) Heizleistung (PH) - ≤62mW Empfindlicher Widerstand - 1KΩ-30KΩ (in 50ppm Ethanol) Empfindlichkeit (S) - Rs(Luft)/Rs(50ppm Ethanol) ≥3,0 Konzentrationsgefälle (α) - ≤0,6 (R300ppm/R50ppm Ethanol) Testbedingungen - - Temperatur/Luftfeuchtigkeit: 20℃±2℃, 55%RH±5% - Vorwärmzeit: ≥48 Stunden
