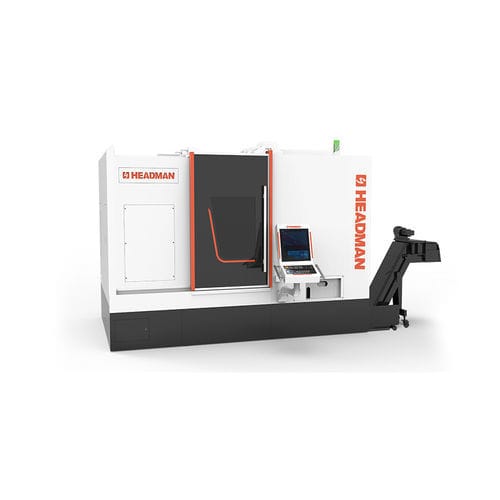

CNC-Drehzentrum Hi5000
4-AchsA2-612 Werkzeuge

CNC-Drehzentrum
CNC-Drehzentrum
CNC-Drehzentrum
CNC-Drehzentrum
CNC-Drehzentrum
CNC-Drehzentrum
CNC-Drehzentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Achszahl
4-Achs
Spindelnase
A2-6
Anzahl Werkzeuge
12 Werkzeuge
Antriebssystem
mit Riemenantrieb
Anwendungsbereich
Bohr
Weitere Eigenschaften
zum Fräsen, Bohr, zum Ausbohren, Spindel, Hochpräzision, kompakt, Bohr
Durchmesser

620 mm
(24,41 in)

Rotationsgeschwindigkeit

5.000 rpm
(31.415,927 rad.min-1)

Durchmesser des Werkstücks

330 mm
(13 in)

Länge des Werkstücks

550 mm
(22 in)

X-Hub

225 mm
(9 in)

Z-Hub

650 mm, 700 mm
(26 in, 28 in)

Schnellvorschub auf x-Achse

30.000 mm/min
(20 in/s)

Schnellvorschub auf z-Achse

30.000 mm/min
(20 in/s)

Gesamtlänge

3.290 mm
(130 in)

Gesamtbreite

2.200 mm
(87 in)

Gesamthöhe

241 mm
(9 in)

Gewicht

11.500 kg
(25.353 lb)

Beschreibung

Das vordere Lager nimmt hochpräzise konische Doppelrollenlager und Kugellager und Schrägkugellager, die eine größere axiale Belastung tragen können, um schwere Schneiden zu realisieren und das Schleifen zu ersetzen. - Niedrige Geschwindigkeit und hohes Drehmoment, hoher Wirkungsgrad - Die Spindel wird direkt durch den eingebauten Motor angetrieben, was eine "Nullübertragung" ermöglicht. Kompaktes Design, geringes Gewicht, geringe Vibration, geringe thermische Verformung. Hohes Drehmoment bei niedrigen und hohen Drehzahlen. Hohe dynamische und statische Präzision und hohe Stabilität. - Hohe Präzision, hohe Steifigkeit, hohe Stabilität, hohe Effizienz. - Geringe Vibration, geringe Geräuschentwicklung, gute Balance, gute thermische Eigenschaften. Hohe Präzision & Steifigkeit servohydraulischer Live-Revolver - Er verfügt über eine Grundstruktur mit Servomotorindexierung, Bogenzahnradpositionierung und hydraulischer Verriegelung. - Revolver-Index ohne Heben, reduzieren Sie die Werkzeugwechsel-Bewegung, vermeiden Sie Schrott & Kühlmittel in das Innere des Revolvers, um die Positioniergenauigkeit zu beeinflussen. - Die Zahnscheibe wird durch hydraulische Kraft fest verriegelt, um sicherzustellen, dass das 7Mpa-Hochdruck-Kühlwasser beim Durchgang durch den Revolverkopf noch genügend Spannung aufrechterhält. Parallele Verbundbearbeitung - Dualer Arbeitsraum-Modus -Parallele Bearbeitung mit Doppelrevolver -Bearbeitung von Werkstücken mit schlanker Welle

---
