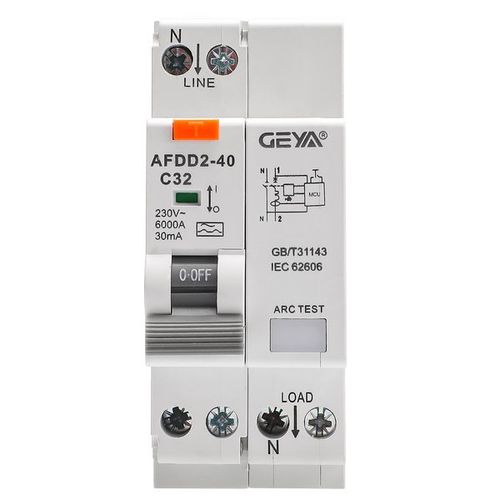

Stromschutzrelais AFDD2-40

Überlast

AFDD3-40 mit MCB, RCD und Lichtbogenerkennungsmodul bietet Schutz vor Kurzschluss, Überlast, Kriechstrom und Lichtbogenfehler. Der Nullstromtransformator des RCD erkennt Leckstrom und das Lichtbogenfehlermodul erkennt Lichtbogenfehler, wodurch das Produkt den geschützten Stromkreis im Falle eines Leckstromfehlers oder eines Lichtbogenfehlers effektiv trennen kann. ANWENDUNG: AFDD3-40, anwendbar für Wechselstromkreise mit einem Nennstrom von bis zu 40 A, bietet Schutz gegen Störlichtbogen, Überlastung, Kurzschluss und Ableitstromfehler, die in Zweigstromkreisen in Lichtverteilungs- und Stromverteilungssystemen auftreten. Das Störlichtbogenerkennungsmodul des AFDD3-40 kann Störlichtbögen in seinem geschützten Stromkreis mit deaktivierter Isolationsschicht aufgrund von Alterung, Beschädigung oder hoher Luftfeuchtigkeit effektiv erkennen und identifizieren. Das Produkt löst aus und trennt den Stromkreis bei Erkennung von Störlichtbögen. Normale Betriebsbedingungen: Die Umgebungstemperatur beträgt 5℃ oder +40℃, die durchschnittliche Tageshöchsttemperatur beträgt +35℃. Relative Luftfeuchtigkeit: Der Maximalwert beträgt 50 % bei einer Temperatur von 40 °C und 90 % bei einer Temperatur von 20 °C. • Nennspannung (Ue): AC230V • Nennfrequenz: 50 Hz ± 2 % • Bemessungsisolationsspannung (Ui): 400V • Bemessungsstoßspannungsfestigkeit (Uimp): 4KV • Rated current(In);6A、10A、16A、20A、25A、32A、40A • Polzahl: 1P+N(N-Pol abschaltbar) • Magnetischer Auslösetyp: B-Typ (C-Typ) • Bewertete Betriebskurzschlusskapazität (Ics); 6KA • Bewertete Kurzschlusskapazität (Icn): 6KA • Isolierstoffklasse: III a • Rasterabstand (mm): 40 mm • Nennempfindlichkeit: 30mA Typ A, AC
