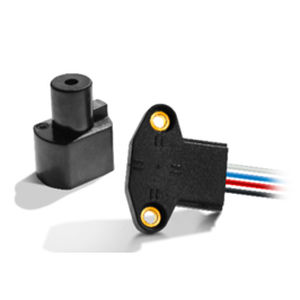

Winkelpositionssensor ANG Series

kontaktlosMagnetHall-Effekt

ANG Sensor Beschreibung Die Sensoren der ANG Serie sind kontaktlose Winkel-/Positionssensoren und sind mit einem oder zwei voneinander unabhängigen Ausgängen ausgestattet. Sie nutzen die Hall-Effekt-Technologie mit von Permanentmagneten erzeugten Magnetfeldern. Die Ausgangsspannung ändert sich linear, entsprechend der Rotation der Eingangswelle (ratiometrisch zur Eingangsspannung). Der Magnetträger mit der Artikelnummer AS500106 ist notwendig, um die einwandfreie Funktion des Sensors zu gewährleisten. (Magnetträger muss separat bestellt werden) Eigenschaften Winkel-/Positionssensor mit hoher Toleranz gegen Ausrichtungsfehler Kontaktlose Winkel-/Positionsabfrage für volle 360° Individuelle Programmierung nach Rücksprache verfügbar für: Winkelbereich, Neigung, PWM-Signal, spezifische Magneten Da kein mechanisches Interface zum Einsatz kommt, entsteht kein Verschleiß und keine Blockierungen Erhältlich mit 20 AWG 305 mm (12”) Einzelleitungen RoHS konform IP68* Maximaler Luftspalt von 6 mm (0,24“) EMC/EMI/ESD konform gemäß der industriellen/automotive Richtlinien Typische Anwendungen Hydraulikventil Hydrauliksteuerung Elektroantrieb Pneumatische Steuerung Kontaktlose Alternative für Encoder Getriebeauswahl / Schaltposition Hebe- und Fahrhöhenposition Drosselventil- und Pedalstellung Lenkradstellung
