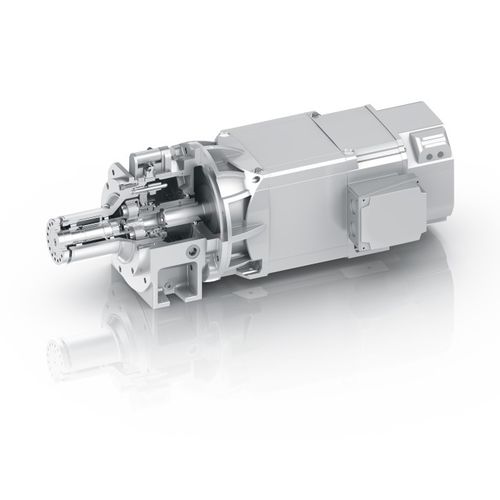

Planetengetriebe Duoplan

koaxialmit Hohlwelle200 - 500 Nm

Überblick
Das Zweigang-Schaltgetriebe ZF Duoplan ist für Hauptspindelantriebe von Werkzeugmaschinen, Prüfstände und andere hochdrehmomentige Anwendungen konzipiert. Die variablen Einbaulagen ermöglichen den Einsatz in Drehmaschinen (horizontal B3/B5) sowie in Bearbeitungszentren (vertikal V1/V3). Direkter Spindelanbau (Inline & TSC) erlaubt eine flexible Integration.

Wichtige Fakten

• Einfache Montage: kompatibel mit den gängigen Motorherstellern und -versionen
• Breites Einsatzspektrum: universelles und flexibles Design
• Vielseitigkeit: direkter Spindelanbau (Inline & TSC) für vielfältige Einsatzfälle

Technische Informationen
Betriebsanleitungen und Serienübersicht für:

• 2K 120 / 2K 121
• 2K 250 / 2K 300
• 2K 450 / 2K 600
• 2K 800 / 2K 1000
• 2K 2100

Vorteile

• Konstante Schnittleistung über einen großen Drehzahlbereich
• Drehzahlen können durch zusätzliche Übersetzung vervielfacht werden
• Hohe Genauigkeit durch geschliffene, hochpräzise Verzahnungen
• Geringes Verdrehspiel
• Sehr hoher Wirkungsgrad
• Wartungsarm
• Extrem lange Lebensdauer
• Sonderlösungen auf Anfrage verfügbar

Varianten / Galerie

• ZF Duoplan 2K TSC (Through-Spindle-Cooling)
• ZF Duoplan 2K 800
• ZF Duoplan 2K 450-600
• ZF Duoplan 2K 250 Standard
• ZF Duoplan 2K 120 inline
• ZF Duoplan mit Spannnabe (2K 120 / 250 / 300)

Technische Spezifikationen

• Produkttyp: Zweigang-Schaltgetriebe für Werkzeugmaschinen
• Hauptanwendungen: Hauptspindelantriebe von Werkzeugmaschinen, Prüfstände und andere hochdrehmomentige Anwendungen
• Einbaulagen: variabel; geeignet für Drehmaschinen (horizontal B3/B5) und Bearbeitungszentren (vertikal V1/V3)
• Montage: direkter Spindelanbau (Inline & TSC)
• Verfügbare Größen/Serien: 2K 120/121, 2K 250/300, 2K 450/600, 2K 800/1000, 2K 2100
• Leistungseigenschaften: geschliffene, hochpräzise Verzahnungen, geringes Verdrehspiel, sehr hoher Wirkungsgrad, konstante Schnittleistung über großen Drehzahlbereich
• Wartung & Lebensdauer: wartungsarm; extrem lange Lebensdauer
• Anpassung: Sonderlösungen auf Anfrage verfügbar
