Elastische Kupplung QD
Scheibenkompaktdoppelt

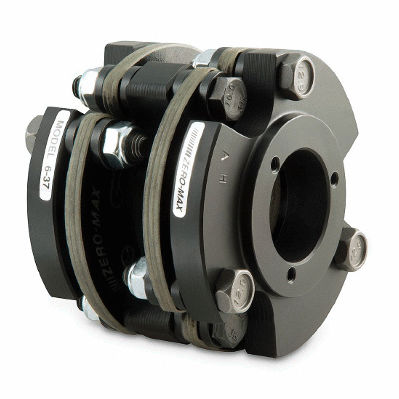

Elastische Kupplung - QD - ZERO-MAX - Scheiben / kompakt / doppelt
Elastische Kupplung - QD - ZERO-MAX - Scheiben / kompakt / doppelt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
elastisch, Scheiben
Aufbau
kompakt, doppelt, breit, mit Doppelgelenk
Produktanwendung
für mechanische Kraftübertragung, für Kraftübertragungen, Welle, Industrie, für Pumpen, für Motoren, für Werkzeugmaschinen, für Servomotor, für Maschinen, für Papiermaschine, für Rührwerk, für Prüfstände, für Rührgerät, für die Verpackungsindustrie, für die Raumfahrtindustrie, für die Textilindustrie, für Druckmaschine, schwere Pakete
Leistung
spielfrei, wartungsfrei, Hochleistung, für hohe Drehzahlen, geräusch- und vibrationsarm, Hochdrehmoment, für Intensiveinsatz
Weitere Eigenschaften
für Ausrichtungsabweichungen, maßgefertigt, Ausgleichs
Befestigung
Konus-Spannelement
Drehmoment

Min: 180,77 Nm
(133,32911 ft.lb)

Max: 1.762,56 Nm
(1.299,997542 ft.lb)

Rotationsgeschwindigkeit

Min: 3.300 rpm
(20.734,5115 rad.min-1)

Max: 7.400 rpm
(46.495,5713 rad.min-1)

Beschreibung

Die zweifachkardanische Double Flex 6P-QD Version der spielfreien Composite Disc Kupplung ermöglicht den Ausgleich von sehr hohen Wellenversätzen in axialer und paralleler Richtung. Die Klemmbuchsenanbindung 6P-QD garantiert die Einhaltung limitierter Bauraumanforderungen bei gleichzeitig hoher Drehmomentübertragung. Kompakte zweifachkardanische Bauform in Stahlausführung Einfacher und schneller Tausch der Buchsen möglich Ausgleich großer Wellenversätze (insbesondere Parallel- und Axialversatz) Sehr geringe Reaktionskräfte Hohe Torsionssteifigkeit Nennmomentbereich von 181 bis 1.763 Nm
