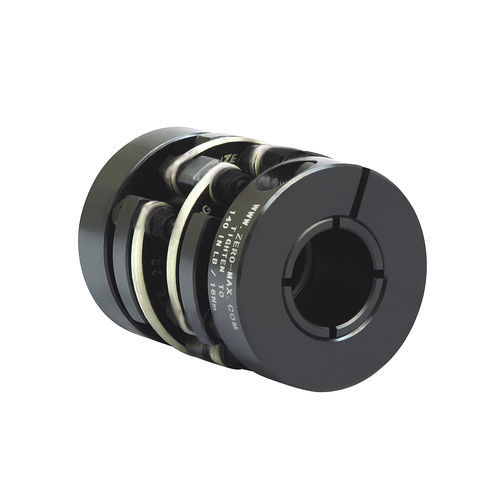

Doppelte Wellenkupplung Double Flex 6P-ACelastischkompaktMetallbalg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- elastisch
- Aufbau
- kompakt, Metallbalg, Welle-Nabe-Verbindungen, doppelt, Aluminium, Klemmbefestigung, Clampanschluss
- Produktanwendung
- für Kraftübertragungen, für mechanische Kraftübertragung, für Servomotor, Industrie, für Motoren, für Maschinen, für Spindel, Drehmomentaufnehmer, für die Textilindustrie, für Druckmaschine, für die Verpackungsindustrie, für Gebläse, für Werkzeugmaschinen, für Untersetzungsgetriebe, für Rührgerät, für Generator, für Pumpen, für Förderanlagen
- Leistung
- spielfrei, wartungsfrei, Hochdrehmoment, Hochleistung, für hohe Drehzahlen, geräusch- und vibrationsarm, für hohe Belastungen, für Intensiveinsatz
- Weitere Eigenschaften
- mit Drehmomentmessung, für Ausrichtungsabweichungen, Antivibration, Ausgleichs, hochdrehelastisch
- Befestigung
- Flansch, mit Stellschraube
- Drehmoment
Max: 718 Nm
(529,569623 ft.lb)Min: 20 Nm
(14,751243 ft.lb)- Rotationsgeschwindigkeit
Max: 15.000 rpm
(94.247,7796 rad.min-1)Min: 4.400 rpm
(27.646,0154 rad.min-1)
Beschreibung
Die spielfreie und doppelkardanische Double Flex 6P-AC Version der Composite Disc Kupplung ermöglicht den Ausgleich von sehr hohen parallelen und axialen Wellenversätzen. Die Aluminiumnabenausführung bietet eine sehr geringe Massenträgheit und ist durch sein geringes Gewicht eine hervorragende Wahl für Servomotoranwendungen. Die Double Flex 6P-AC bietet sich durch Ihre Leichtbauweise und kompakte Bauform als ideale Lösung bei Hochleistungsanforderungen hinsichtlich Versatzausgleich, geringen Rückstellkräften und Torsionssteifigkeit.
Kompakte Aluminiumnabenausführung in doppelkardanischer Bauweise
Sehr geringe Reaktionskräfte
Ausgleich großer Wellenversätze (insbesondere Parallel- und Axialversatz)
Elektrische isolierend und hohe chemische Resistenz
Temperaturbereich von -57 °C – 121 °C
Nennmomentbereich von 20 bis 718 Nm
