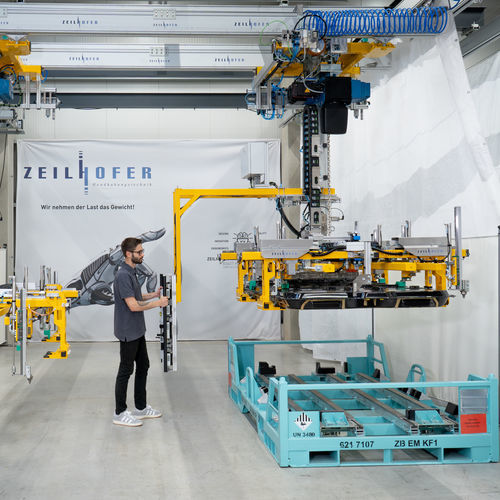

Hubachse-Manipulator ZH90

elektrischmit Greifsystemfür mechanische Bauteile

Die Hubachse ZH90 ist ein lineares Hubsystem von Zeilhofer Handhabungstechnik für das pendelfreie Heben und Positionieren von Lasten bis 1.200 kg. Der reguläre Arbeitshub beträgt 1.600 mm und lässt sich durch Optionen wie den Doppelhub erweitern. Die patentierte Aluminium-Konstruktion wiegt im Grundgerät nur 70 kg und wird pneumatisch, elektropneumatisch oder elektrisch angetrieben. Dank modularer Bauweise lässt sich die ZH90 vom einfachen Hebewerkzeug bis zur vollintegrierten Anlage konfigurieren. Sie kommt vor allem in der Automotive-Endmontage und in der E-Mobility-Produktion zum Einsatz, etwa beim Handling von Hochvoltbatterien, sowie in Logistik, Sondermaschinenbau, Gießerei und Bahnindustrie. Hergestellt wird die ZH90 am Standort Holzkirchen in Deutschland. 02 PRÄZISE POSITIONIERUNG Schwere Lasten werden scheinbar mühelos gehoben und exakt in die gewünschte Position gebracht — wiederholgenau und ohne Kraftaufwand für den Bediener. 03 MODULARES SYSTEM Durch den modularen Aufbau passt sich die ZH90 flexibel an Ihre Anforderungen an — von der einfachen Hebehilfe bis zur vollintegrierten Anlage. 04 ERGONOMIE & SICHERHEIT Reduziert körperliche Belastungen nachhaltig. Integrierte Sicherheitseinrichtungen und wartungsfreundliche Konstruktion gewährleisten störungsfreien Betrieb. 05 ANTRIEBSVIELFALT Wahl zwischen pneumatischem, elektropneumatischem oder elektrischem Antrieb — optimiert für Ihre Energieversorgung und Prozessanforderungen. 06 KOMPLETTLÖSUNG Von uns erhalten Sie nicht nur die Hubachse ZH90, sondern eine Komplettlösung – vom Stahlbau über das Schienen-system bis zur passenden Hebehilfe.
